SB系列双摆线针轮减速机型号与标记(JB/T5561-1991)

发布时间:2017-10-19 21:51:00 点击:

    泰兴减速机:SB型双摆线针轮减速机(JB/T 5561-1991)是在摆线针轮减速机的基础上重新设计的一种传动装置,其特点:
    ①采用一个针齿轮与一个内摆线轮和一个外摆线轮同时啮合,实现减速传 动,省去了普通摆线针轮减速机必不可少的等角速W输出机构,传动原理见图6.39。
    ②结构简单紧凑,整机零部件数比摆线针轮减速器减少20%~30%,制 造工艺简化,成本低。
    ③传动比i=-z3/2(z3为外摆线轮齿数),可以0.5进级。
    ④效率高,单级传动 整机效率达90%~96%。
    ⑤多齿啮合,承载能力较高,运转平稳,噪声低。
    ⑥偏心轴承受径向载荷大,但其尺寸无ω机构的限制,可选用较大规格的轴承,以保 证轴承寿命。适用于冶金、矿山、建才、化工、轻工、纺织、能源、水泥等行业。
    工作条件:最高转速为1500工作环境温度为-40~45℃,低于0℃时应采取预热润滑油措施。
    型号与标记
    1.型号     SB型一双摆线针轮减速机

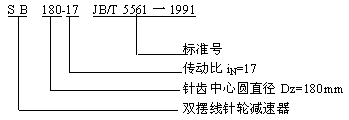

    2.标记
