一、 结构特点

       NGW型行星齿轮减速机主要构建有太阳轮、行星轮、内齿圈、行星架。

       为了使三个行星轮的载荷均匀分配,采用了齿式浮动机构,即太阳轮或行星架浮动,或者太阳轮、行星架两者同时浮动。减速机中的齿轮为直齿渐开线圆柱齿轮。具有一下特点:

       1、体积小、重量轻、在相同情况下,比普通渐开线圆柱齿轮减速机重量轻1/2以上,体积小1/2~1/3。

       2、传动效率高:单级行星齿轮减速机达97%~98%;两级行星齿轮减速机达94%~96%;三级行星齿轮减速机91%~94%。

       3、传动功率范围大:可以从小于1KW至1300KW,甚至更大。

       4、传动范围大:i=2.8~2000

       5、适应性强且耐用。主要零件均采用优质合金钢经渗碳淬火或氮化处理,行星齿轮减速机运转平稳、噪音小、使用受命10以上。

       6、用途和适用条件

       NGW型行星齿轮减速器有单级(NGW11—NGW121),两级(NGW42—NGW122)三级 (NGW73—NGW123)三个卧式系列。主要用于冶金、矿山、起重运输机械设备,也可用于其它类似工矿条件下作动力传动。

       高速轴最高速不超过1500r/min

       齿轮圆周速度不超过10m/s;

       工作环境温度为-40℃—45℃;

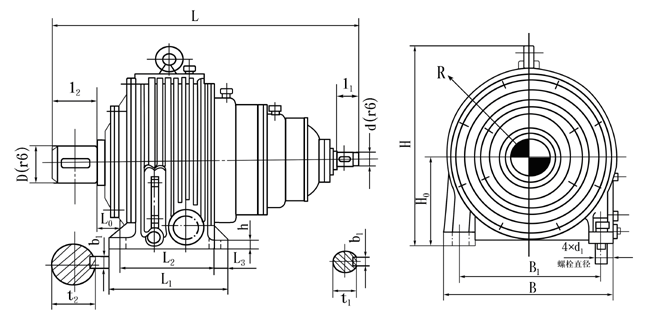

    二、外形安装图:



    了解详细规格及基本参数详情



    机座号
    型号
    公称转动比
    外形及中心高
    轴伸
    地脚尺寸
    重量kg
    油量L
    L
    B
    H
    H0
    R
    L4
    L5
    d
    D
    l1
    l2
    t1
    b1
    t2
    b2
    L1
    L2
    L3
    L0
    B1
    d1
    h

    4
    NGW-S42
    11.2~31.5
    696
    380
    425
    180
    0
    -0.5
    180
    412
    310
    35
    30
    80
    58
    130
    38.0
    33.0
    10
    8
    85
    22
    290
    230
    30
    72
    320
    M24
    35
    180
    10
    35.5~80
    5
    NGW-S52
    11.2~31.5
    740
    420
    465
    220
    0
    -0.5
    200
    450.5
    350
    40
    35
    90
    82
    58
    130
    43.0
    38.0
    12
    10
    95
    25
    310
    250
    30
    80.5
    360
    M24
    40
    290
    14
    35.5~80
    6
    NGW-S62
    11.2~31.5
    802
    475
    524
    225
    0
    -0.5
    225
    472.5
    380
    45
    40
    100
    82
    165
    48.5
    43.0
    14
    12
    106
    28
    360
    290
    35
    67.5
    405
    M30
    45
    342
    18
    35.5~80
    7
    NGW-S72
    11.2~31.5
    863
    535
    574
    250
    0
    -0.5
    250
    525
    450
    50
    45
    110
    82
    165
    53.5
    48.5
    14
    14
    116
    28
    375
    305
    35
    80
    465
    M30
    45
    420
    25
    35.5~80
    8
    NGW-S92
    11.2~31.5
    925
    590
    634
    280
    0
    -0.5
    280
    584
    500
    55
    50
    120
    82
    165
    59.0
    53.5
    16
    14
    127
    32
    440
    350
    45
    86
    510
    M36
    50
    520
    35
    35.5~80
    9
    NGW-S92
    11.2~31.5
    1003
    660
    721
    315

    0
    -0.5
    315
    622.5
    530
    60
    55
    130
    105
    82
    200
    64.0
    59.0
    18
    16
    137
    32
    475
    385
    45
    70.5
    570
    M36
    50
    630
    50
    35.5~80
    10
    NGW-S102
    11.2~31.5
    1077
    745
    800
    355
    0
    -0.5
    355
    675.5
    575
    65
    60
    150
    105
    240
    69.0
    64.0
    18
    18
    158
    36
    525
    425
    50
    78
    645
    M42
    55
    950
    65
    35.5~80
    11
    NGW-S112
    11.2~31.5
    1212
    940
    891
    400

    0
    -0.5
    400
    748
    670
    75
    65
    170
    105
    240
    79.5
    69.0
    20
    18
    179
    40
    580
    480
    50
    73
    740
    M42
    60
    1365
    95
    35.5~80
    12
    NGW-S122
    11.2~31.5
    1344
    950
    1031
    450
    0
    -0.5
    450
    828
    760
    85
    75
    190
    130
    105
    280
    90.0
    79.5
    24
    20
    200
    45
    680
    560
    60
    73
    820
    M48
    65
    1900
    140
    35.5~80

    机座号
    型号
    公称转动比
    外形及中心高
    轴伸
    地脚尺寸
    重量kg
    油量L
    L
    B
    H
    H0
    R
    L4
    L5
    d
    D
    l1
    l2
    t1
    b1
    t2
    b2
    L1
    L2
    L3
    L0
    B1
    d1
    h

    7
    NGW-S73
    56~160 891 535 574 125
    0
    -0.5
    250 572
    310
    35
    30
    110
    58
    165
    38.0
    33.0
    10
    8
    116 28 375 305 35 80 466
    M24
    45 470 25
    180~500
    8
    NGW-S83
    56~160 968 590 634 280
    0
    -0.5

    350
    40
    35

    82
    58

    43.0
    38.0
    12
    10
    127 32 440 350 45 86 510
    M24
    50 570 35
    180~500
    9
    NGW-S93
    56~160 1058 660 721 315
    0
    -0.5

    380
    45
    40

    82

    48.5
    43.0
    14
    12
    137 32 475 385 45 70.5 570
    M30
    50 690 50
    180~500
    10
    NGW-S103
    56~160 1112 745 800 355
    0
    -0.5

    450
    50
    45

    82

    53.5
    48.5
    14
    14
    158 36 525 425 50 78 645
    M30
    55 1010 65
    180~500
    11
    NGW-S113
    56~160 1238 840 891 400
    0
    -0.5

    500
    55
    50

    82

    59.0
    53.5
    16
    14
    179 40 580 480 50 73 740
    M36
    60 1430 95
    180~500
    12
    NGW-S123
    56~160 1459 950 1013 450

    0
    -0.5

    530
    60
    55

    105
    82

    64.0
    59.0
    18
    16
    200 45 680 560 60 73 820
    M36
    65 2000 140
