一、概述
        ZSY平行轴硬齿面圆柱齿轮减速机(器)主要包括平行轴系列和垂直轴系列.平行轴减速器是按国家标准  (JB/T8853—200。1)生产,产品经优化设计。具有国际八十年代先进水平,它主要包括ZDY(单级)、ZLY(两级)、ZSY(三级)和ZFY(四级)四大系列,垂直轴减速器是按国家标准(』B/T9002—1999)生产.用于输入轴与输出轴呈垂直方向布置的传动装置.它主要包括DBY、DCY和DFY三大系列;
        1.性能特点
        (1)中心距.公称传动比等主要参数均经优化设计,主要零、部件—里换性好
        (2)齿轮均采用优质合金钢经渗碳、淬火而成.齿面硬度达54~62HRC
        (3)体积小、重量轻、精度高、承载能力大、效率高,寿命长,可靠性高、传动平稳、噪声低。
        (4)一般采用油池润滑.自然冷却,当热功率不能满足时,可采用循环油涧滑或风扇。冷却盘管冷却。
        2、应用范围
        (1)输入转速一般n、≤1500r/min.
        (2)齿轮传动圆周速度不大于20mis。
        (3)工作环境—40_50~'C.如果低于0℃.启动前润滑油应预热至0℃以上。本减速器可用于正反两个方向运转。
        (4)可广泛用于冶金、矿山、化工、建材、起重、运输、纺织、造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。
        二、选用方法
        1、已知参数和条件
        原动机名称,功率P1=  kW  转速n1=  r/min
        工作机名称,功率P2=  kW  转速n2=  r/min
        要求的传动比i=n、/n,
        每天工作小时数  h,每小时启动次数  次,每小时运转周期  %.
        负荷特点(平稳、冲击、严重冲击).可靠度要求(一般、较高、高)
        环境温度  ℃,现场散热条件,冷却水温度  ℃
        联轴器型式.齿轮轴轴伸上是否还要承受其他附加力
        装配方式  型,输出轴旋向(双向旋转时请说明主旋向)
        有无其他特殊要求
        2、按额定功率选择规格型号
        平行轴系列齿轮箱的公称输入功率P。(表9—20)按载荷平稳,每天工作时间小于或等于10h,每小时启动不超过5次.允许启动转矩为工作转矩的2倍。单向运转,单对齿轮的接触强度安全系数约为1,失效概率小于或等于1%等条件计算确定的,,齿轮箱双向运转时.需视情况将PA乘上0.8—1.0的系数,  当反向载荷大,换向频繁、选用的可靠度系数K。较低时.系数取较小值.反之取较大值,、
    所选齿轮箱的额定功率必须满足:P(:二P:KAK;K。≤PA
    式中:
        Pc—计算功率
        P2—工作机功率
        KA—使用系数.
        KS—启动系数
        KR—可靠度系数
        3、按许用热功率校核
        平行轴系列齿轮箱的许用热功率P,适用于环境温度20C.每小时100%连续运转和功率利用率(P2/P1·100%)为100%的情况,条件不同时须进行修正。

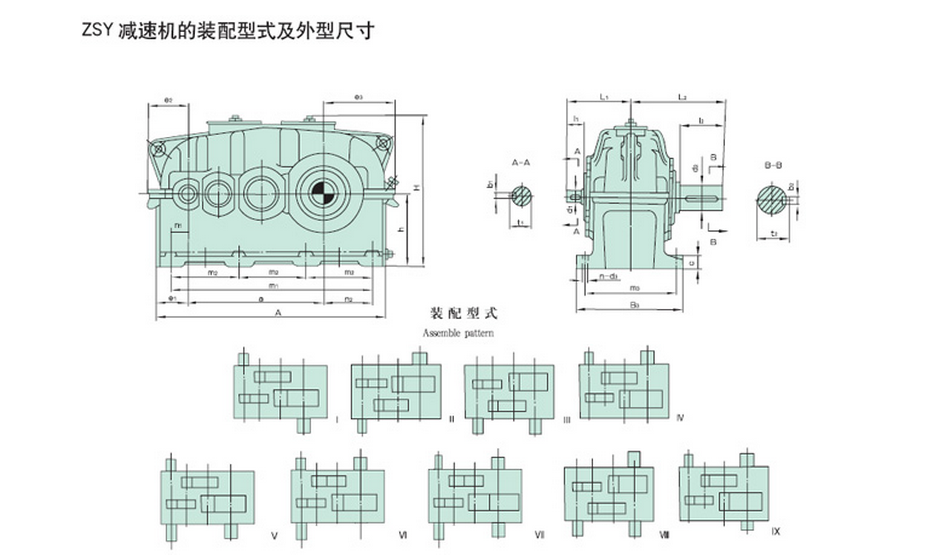

       三、ZSY硬齿面减速机外形安装图:



    了解详细规格及基本参数详情

    规格 A B H a i=22.4-71 i=80-100

    d1

    (m6)

    l2 L2 b2 t2

    d1

    (m6)

    l1 L1 b1 t1

    d1

    (m6)

    l1 L1 b1 t1
    160 600 290 375 352 24 36 166 8 27 19 28 158 6 21.5 75 105 245 20 79.5
    180 665 320 435 395 28 42 187 8 31 22 36 181 6 24.5 85 130 285 22 90
    200 745 355 492 440 32 58 218 10 35 22 36 196 6 24.5 95 130 300 25 100
    224 840 390 535 496 38 58 233 10 41 24 36 211 8 27 100 165 355 28 106
    250 930 450 589 555 42 82 282 12 45 32 58 258 10 35 110 165 380 28 116
    280 1025 500 662 620 48 82 307 14 51.5 38 58 283 10 41 130 200 440 32 137
    315 1160 570 749 699 48 82 337 14 51.5 42 82 337 12 45 140 200 470 36 148
      i=22.4-35.5 i=40-90
    355 1280 600 870 785 60 105 380 18 64 48 82 357 14 51.5 170 240 530 40 179
    400 1420 690 968 880 65 105 410 18 69 55 82 387 16 59 180 240 560 45 190
    450 1610 750 1067 989 70 105 450 20 74.5 60 105 450 18 64 220 280 640 50 231
      i=22.4-45 i=50-90
    500 1790 830 1170 1105 80 130 515 22 85 65 105 490 18 69 240 330 730 56 252
    560 2010 910 1320 1240 95 130 530 25 100 75 105 505 20 79.5 280 380 820 63 292
    630 2260 1030 1480 1395 110 165 625 28 116 85 130 590 22 90 300 380 880 70 314
    710 2540 1160 1655 1565 120 165 685 32 127 90 130 650 25 95 340 450 1010 80 355



    规格 c    m1    m2    m3    n1    n2    e1 e2    e3    h     地脚螺栓孔

    重量

    Kg

    润滑油量

    L

    d3     n
    160 32 510 170 245 38 120 83 107 188 180 18.5 8 170 10
    180 32 570 190 275 37.5 137.5 85 109 209 200 18.5 8 205 14
    200 40 630 210 300 40 150 97.5 128 238 225 24 8 285 19
    224 40 705 235 335 43.5 165.5 110.5 141 263 250 24 8 395 26
    250 50 810 270 380 60 195 120 158 293 280 28 8 540 36
    280 50 855 285 430 35 200 120 160 325 315 28 8 750 53
    315 63 960 320 490 40 218 143 189 364 355 35 8 940 75
    355 63 1080 360 520 42.5 252.5 143 188 398 400 35 8 1400 115
    400 80 1200 400 590 45 275 155 215 445 450 42 8 1950 160
    450 80 1350 450 650 48 313 178 240 505 500 42 8 2636 220
    500 100 1500 500 710 57.5 332.5 200 277 557 560 48 8 3800 300
    560 100 1680 560 790 70 370 235 324 624 630 48 8 5100 450
    630 125 1890 630 890 72.5 422.5 255 344 694 710 56 8 7060 520
    710 125 2130 710 1000 92.5 472.5 297.5 400 780 800 56 8 9205 820

    ZSY型减速机输入功率表

    公称

    传动比

    i

    传速r/min 减速机型号ZSY
    输入n1 输出n2 160 180 200 224 250 280 315 355 400 450 500 560 630 710
    公称输入功率PA   KW
     22.4  1500  67  34  51  68  98  131  182  270  400  530  780  1065  1450  1865  --
     1000  44  24  35  48  68  91  128  185  262  355  540  750  1025  1325  1905
     750  33  18  27  37  52  70  97  135  215  275  415  580  800  1030  1485


     25


     1500  60  32  46  63  96  115  157  240  365  470  705  1020  1405  1865  --
     1000   40   22  31  43  66  80  108  163  250  315  465  705  975  1325  1905
     750  30  16  24  33  51  60  84  122  195  240  350  540  750  1030  1485

     28

     1500  54  29  42  58  86  113  142  220  325  425  625  945  1260  1800  --
     1000  36  20  29  41  60  75  98  148  215  280  420  650  870  1245  1760
     750  27  15  22  31  46  56  76  114  160  210  310  500  670  960  1355

     31.5

     1500  48  26  37  51  79  95  127  197  290  395  560  840  1140  1600  --
     1000  32  17  26  35  55  63  86  132  195  270  370  585  790  1110  1565
     750  24  14  20  27  42  49  65  100  145  200  280  450  605  855  1200

     35.5

     1500  42  23  34  47  70  88  117  178  275  350  510  755  1025  1450  --
     1000  28  15  23  32  48  59  80  118  180  235  340  520  710  1000  1410
     750  21  12  18  25  37  44  61  90  140  175  255  405  545  750  1090

     40

     1500  38  21  30  42  64  79  107  158  235  325  465  675  930  1300  --
     1000  25  17  21  29  40  53  71  108  160  210  315  465  640  900  1315
     750  19  11  16  22  31  41  55  80  125  155  235  360  465  680  1015

     45

     1500  33  17  24  34  46  70  96  142  215  280  410  615  850  1130  --
     1000  22  12  16  24  32  47  64  95  145  185  280  425  590  770  1150
     750  17  9  12  18  25  36  50  74  110  140  210  320  450  600  885

     50

     1500  30  15  22  32  46  63  85  128  195  245  360  540  750  1030  1490
     1000  20  11  15  22  31  43  59  85  130  165  240  370  520  710  1030
     750  15  8  12  17  24  32  43  65  95  125  180  290  400  550  795

     56

     1500  27  15  21  31  43  56  76  112  170  220  310  480  675  955  1340
     1000  18  10  15  22  30  38  52  77  115  145  210  330  470  660  930
     750  13.4  8  11  17  23  28  40  58  90  110  160  255  360  510  715

     63

     1500  24  12  17  23  37  45  61  102  145  195  280  425  605  860  1170
     1000  16  8  12  16  25  30  42  70  100  130  190  290  420  600  810
     750  12  6  9  12  20  23  32  52  75  100  140  225  325  460  620

     71

     1500  21  11  17  23  33  40  56  90  130  185  245  390  540  770  1045
     1000  14  8  11  15  23  27  38  60  90  115  170  270  370  540  725
     750  10.6  6  9  12  18  21  29  45  65  90  125  210  285  410  555

     80

     1500  18.8  9  13  18  26  36  51  80  115  155  225  340  470  675  960
     1000  12.5  6  9  12  18  24  34  54  80  100  150  240  330  470  665
     750  9.4  4  7  10  14  19  27  42  60  80  110  185  250  360  510

     90

     1500  16.7  8  12  18  25  33  46  74  105  140  200  305  395  590  765
     1000  11.1  6  8  12  17  22  30  49  70  95  130  200  278  405  530
     750  8.3  4  6  9  13  17  23  37  55  70  100  160  210  300  405

     100

     1500  15  8  11  16  24  30  43  60  --  -- --   -- --   -- --
     1000  10  5  7  11  16  21  29  40  --  --  --  --  --  --  --
     750  7.5  4  6  8  13  16  22  30  -- --   -- --   -- --   --
