    ZD、ZDH系列圆柱齿轮减速机久经考验,价廉物美,广泛用于矿山、起重、运输、冶金、轻纺、化工、机械等行业。主要型号有:ZQ(JZQ)型、ZQH型、ZQA型、ZQD型、ZD(ZDH)型、ZL(ZLH)型、ZS(ZSH)型、ZSC,ZSC(A)型、ZSC(D)、LC、YTC、WD,WS,A型蜗轮蜗杆减速器。



    二、减速机性能说明

        ZQ型的装配型式及外型安装尺寸与JZQ型相同。JZQH型减速机是在JZQ型减速机的基础上将渐开线圆柱齿轮换成圆弧圆柱齿轮,具有噪声低,使用寿命长,输出转矩大等优点。用户超大功率可选项用本型号减速机,但JZQH型减速机与JZQ型减速机传动比有差异,切不可混用,以免混用时产生不同步。(如大型双轨行车或同步绞车等)。圆柱齿轮减速机,泰兴祥瑞减速机,
        JZQA减速机是在JZQ基础上改进的,为提高齿轮承载能力,齿轮采用35CrMo,齿轴采用42CrMo,其它尺寸不变,便于替代。
    ZQ系列圆柱齿轮减速机型号有:ZQ250  ZQ350 ,ZQ400、 ZQ500 ZQ650、 ZQ850、  ZQ1000 .
    ZQ,JZQ主要速比:8.23 10.35   12.64   15.75  20.49   23.34  31.5  40.17  48.57
    ZQD大速比:317.28  291.19  265.71  243.86  223.8  191.22 163.38  141.73  121.1  92.21  81.7  65.54

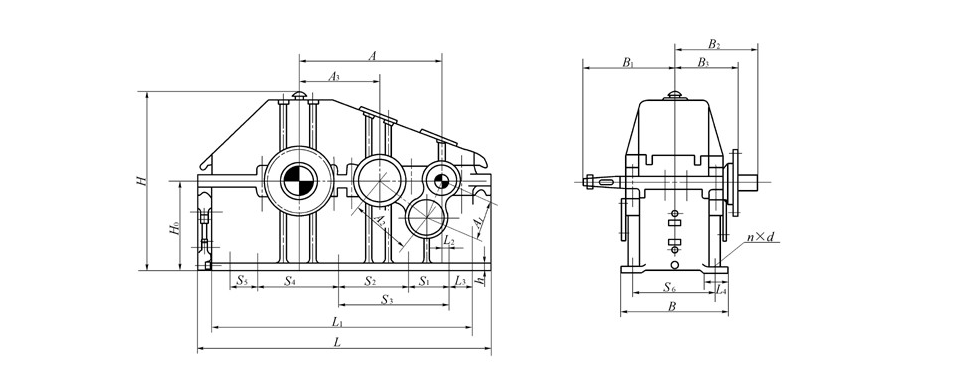

    三、外形安装方式



        了解规格及基本参数详情

    型号 中心距 中心高 轮廓尺寸 B1 B2 L1 L2 L3 H1 地脚螺钉
    a H0 H L B d n B3 L4 L5 L6
    ZDH10 ZD10 100 130

    0

    -0.5

    240 335 140 150 48 245 35 95 16 M16 4 110 10 - 195
    ZDH15 ZD15 150 200

    0

    -0.5

    355 450 210 220 70 340 35 110 20 6 160 80 200
    ZDH20 ZD20 200 250

    0

    -0.5

    493 575 250 250 80 440 45 145 20 170 130 220
    ZDH25 ZD25 250 300

    0

    -0.5

    593 710 270 290 90 545 50 165 25 M20 210 160 295
    ZDH30 ZD30 300 350

    0

    -0.5

    683 825 300 320 100 650 64 195 30 M24 240 20 205 350
    ZDH35 ZD35 350 400

    0

    -0.5

    778 955 350 360 110 750 68 215 30 280 250 400
    ZDH40

    ZD

    40

    6M 400
    450

    0

    -0.5

    878 1085 390 400 120 850 67 240 32 M30 310 280 470

    8m



    0

    -0.5

    820 1050 410 410 940 170 225 35 320 120 380 460
    ZDH45 ZD45 450 500

    0

    -0.5

    973 1210 430 450 130 970 92 265 40 340 35 325 525
    ZDH50 ZD50 500 550

    0

    -0.5

    1106 1320 470 500 140 1070 97 275 40 M36 390 40 355 600
    ZDH60 ZD60 600 600

    0

    -1.0

    1301 1550 540 540 145 1265 97 310 45 430 440 700
    ZDH70 ZD70 700 750

    0

    -1.0

    1496 1820 580 610 150 1490 128 370 52 M42 500 55 550 790
    ZDH80 ZD80 800 835

    0

    -1.0

    1653 2041 620 650 150 1715 163 405 54 M48 545 650 860



    型号 高速轴 S 低速轴 T T1 d1 D2 d7 d8 h2

    重量

    kg

    I D b t

    I1

    D1 b1 t1
    ZDH10 ZD10 55 25 8 27.5 155 55 30 8 32.5 155 95 35 14 24 M6 15 32
    ZDH15 ZD15 55 30 8 32.5 210 70 40 12 42.8 225 135 45 25 35 85
    ZDH20 ZD20 70 40 12 42.5 255 85 55 16 58.5 270 160 60 40 155
    ZDH25 ZD25 85 50 16 53.5 280 105 70 20 74.5 315 170 75 260
    ZDH30 ZD30 105 60 18 36.9 315 115 85 24 90 340 185 95 75 55 M8 20 375
    ZDH35 ZD35 105 70 20 74.2 355 125 100 28 105.7 380 215 110 530
    ZDH40 ZD40 6M 125 80 24 85 400 140 110 32 116.5 415 255 120 735
    8M 124 165 450 400
    ZDH45 ZD45 140 90 24 95 435 165 130 36 137.2 470

    255

    140 950
    ZDH50 ZD50 160 100 28 105.7 475 180 140 36 147.2 500 275 150 1345
    ZDH60 ZD60 165 120 32 126.5 515 200 170 40 178.5 570 310 180 1915
    ZDH70 ZD70 180 140 36 148 580 240 200 45 210 630 335 220 2700

    ZDH80

    ZD80 180 140 36 148 600 240 200 45 210 650 355 200 3500



    承载能力表

    型号 工作类型 ZD10 ZD15 ZD20 ZD25 ZD30 ZD35 ZD40 ZD45 ZD50 ZD60 ZD70
    速比 电机转速 中型 连续 中型 连续 中型 连续 中型 连续 中型 连续 中型 连续 中型 连续 中型 连续 中型 连续

    中型

    连续 中型 连续
    2 1000 8.91 7.23 29.2 23.7 67.5 54.7 128 104 216 175 365 296 530 430 736 597 984 798 - - - -
    1000 11.7 10.5 38.1 34.2 86.8 77.9 178 160 295 265 - - - - - - - - - - - -
    2.24 1000 8.07 6.53 26.5 21.5 61.3 49.6 117 94.6 197 160 306 248 485 393 675 546 904 731 - - - -
    1500 10.7 9.45 34.6 30.7 79.2 70.1 163 144 271 240 415 368 - - - - - - - - - -
    2.5 1000 7.26 5.88 23.9 19.4 55.4 44.8 106 85.6 179 145 278 225 406 328 615 498 825 667 1370 1100 - -
    1500 9.61 8.40 31.3 27.4 71.8 62.7 136 119 247 216 379 331 548 479 - - - - - - - -
    2.8 1000 6.47 5.23 21.4 17.3 49.5 40.1 94.7 76.4 160 130 249 202 365 295 555 448 745 602 1240 1000 - -
    1500 8.58 7.39 28.0 24.1 64.4 55.5 122 105 223 192 343 295 497 428 - - - - - - - -
    3.15 1000 5.69 4.56 18.8 15.1 43.7 35.0 83.8 67.1 142 114 221 177 342 260 453 363 665 532 1100 886 1690 1360
    1500 7.56 6.45 24.8 21.1 57.0 48.6 108 92.3 182 155 306 261 444 379 615 525 - - - - - -
    3.55 1000 4.96 3.91 16.4 13.0 38.2 30.2 73.3 57.9 124 98.2 194 153 285 225 399 315 538 425 979 772 1500 1190
    1500 6.60 5.62 21.7 18.5 50.0 42.6 95.1 81.0 160 137 270 130 393 335 546 165 730 622 - - - -
    4 1000 4.29 3.33 14.2 11.1 33.2 25.8 63.7 49.5 108 84.2 169 132 249 193 349 271 471 366 860 668 1320 1030
    1500 5.72 4.86 18.8 16.0 43.5 37.0 82.9 70.6 140 119 217 185 345 294 480 409 643 548 - - - -
    4.5 1000 3.57 2.76 11.9 9.18 27.8 21.4 53.4 41.2 90.9 70.2 142 110 209 162 294 227 397 307 668 516 1120 867
    1500 4.78 4.08 15.8 13.4 36.5 31.2 69.7 59.5 118 101 183 157 268 229 407 348 547 467 906 773 - -
    5 1000 3.11 2.37 10.4 7.89 24.2 18.4 46.6 35.5 79.4 60.5 124 94.8 183 140 258 196 349 266 587 447 990 775
    1500 4.16 3.15 13.7 11.6 31.9 26.9 61.1 51.5 103 87.2 161 136 236 199 330 278 483 407 802 677 - -
    5.6 1000 2.51 1.92 8.37 6.38 19.6 14.9 37.8 28.8 64.4 49.1 101 77.1 149 114 210 160 284 217 479 366 744 567
    1500 3.36 2.84 11.1 9.39 25.9 21.8 49.6 41.9 84.2 71.0 131 111 192 162 260 227 333 307 660 557 1010 854
    6.3 1000 2.13 1.60 7.09 5.33 16.6 12.5 32.1 24.1 54.8 41.1 86.0 64.6 127 95.4 179 134 243 182 410 308 638 479
    1500 2.85 2.37 9.44 7.85 22.0 18.3 42.2 35.1 71.8 59.7 112 93.2 165 137 231 192 312 259 568 472 874 726
