一、概述

ZSC(L) ZSC(A)立式圆柱齿轮减速机久经考验，价廉物美，广泛用于矿山、起重、运输、冶金、轻纺、化工、机械等行业。主要型号有：ZQ（JZQ）型、ZQH型、ZQA型、ZQD型、ZD（ZDH）型、ZL（ZLH）型、ZS（ZSH）型、ZSC,ZSC（A）型、ZSC（D）、LC、YTC、WD,WS,A型蜗轮蜗杆减速器。

二、性能说明

ZQ型的装配型式及外型安装尺寸与JZQ型相同。JZQH型减速机是在JZQ型减速机的基础上将渐开线圆柱齿轮换成圆弧圆柱齿轮，具有噪声低，使用寿命长，输出转矩大等优点。用户超大功率可选项用本型号减速机，但JZQH型减速机与JZQ型减速机传动比有差异，切不可混用，以免混用时产生不同步。（如大型双轨行车或同步绞车等）。圆柱齿轮减速机，
JZQA减速机是在JZQ基础上改进的，为提高齿轮承载能力，齿轮采用35CrMo,齿轴采用42CrMo，其它尺寸不变，便于替代。
ZQ系列圆柱齿轮减速机型号有：ZQ250 ZQ350 ，ZQ400、 ZQ500 ZQ650、 ZQ850、 ZQ1000 .　

ZQ,JZQ主要速比：8.23 10.35 12.64 15.75 20.49 23.34 31.5 40.17 48.57
ZQD大速比：317.28 291.19 265.71 243.86 223.8 191.22 163.38 141.73 121.1 92.21 81.7 65.54

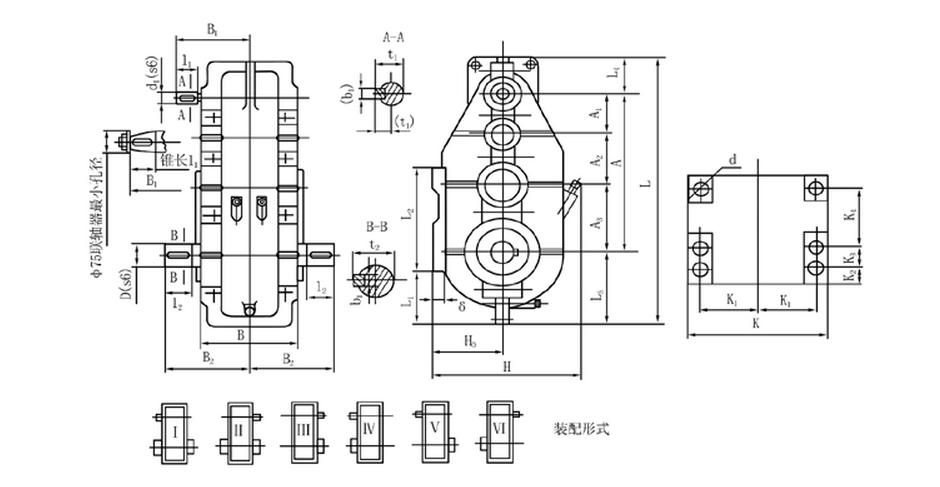

三、外形安装方式图：

了解详细规格及基本参数详情请点击支持与下载

型号	中心距				中心高	轮廓尺寸			轴端尺寸										L1	L2	L3	L4	K	h	安装尺寸							重量
	a	a1	a2	a3	H0	L	B	H	高速轴					低速轴											k1	k2	k3	k4	k5	孔径	孔径
	a	a1	a2	a3	H0	L	B	H	d1	L1	B1	b1	t1	D	L2	B2	b2	t2							k1	k2	k3	k4	k5	d	h
ZSC-350	350	87	123	140	130	600	180	282	22	50	145	6	24.5	45	70	170	14	48.2	110	290	152	98	195	25	77.5	42		220	50	21	4	76
ZSC-400	400	90	140	170	150	670	210	210	30	55	170	8	33	65	85	205	18	69	100	340	180	90	230	25	95	25		280	60	21	4	170
ZSC-600	600	150	200	250	235	980	312	312	35	55	220	10	38	80	115	290	24	85	160	410	250	130	340	30	140	30	120	230	85	21	6	297
ZSC-750	750	200	250	300	335	1220	374	653	50 锥度 1：10	110	342	16	（28）	95	145	350	28	101	236	580	336	134	400	35	165	35	120	380	85	25	6	452

传动比代号参数

传动比代号	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅶ	Ⅷ	Ⅸ
ZSC350	35.1	17.2
ZSC400	22.4	16.4	37.33	49.86		27
ZSC600	77.5	59	46.7	37.9	27.3	31.2	21.15	17.16	14.19
ZSC750	166.86	133.83	54.75	34.4	38.97

型号	传动代号	ZSC-350		ZSC-400						ZSC-600									ZSC-750
电机转速	传动比	Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅶ	Ⅷ	Ⅸ	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ
电机转速	工作级别	25.1	17.2	22.4	16.4	37.33	49.86	32.4	27	77.5	59	46.7	37.9	27.3	31.2	21.15	17.16	14.9	166.86	133.87	54.75	34.4	38.97
	M1-M3	1.2	2.5	3.5	5.0	2.1	1.5	2.31	2.73	4.1	5.4	6.9	8.5	12.0	9.78	14.4	17	21.2	2.6	3.3	8.4	10.0	10.0
	M4-M5	1.0	2.2	1.9	2.0	1.4	1.2	1.54	1.82	4.1	5.4	6.9	8.5	12.0	9.78	14.4	17	21.2	2.6	3.3	8.4	10.0	10.0
	M6	0.6	1.1	1.3	1.4	0.9	0.8	0.99	1.17	2.2	2.8	3.2	3.6	4.7	4.14	6.12	7.2	9	2.0	2.5	5.3	7.5	6.6
	M1-M3	1.5	3.1	4.5	6.2	2.8	1.9	3.08	3.64	5.2	6.8	8.7	10.5	15.0	12.1	17.9	21	26.3	3.3	4.1	10.4	12.5	12.5
	M4-M5	1.3	2.2	2.1	2.3	1.4	1.2	1.54	1.82	5.2	6.8	8.2	10.5	13.0	12.1	17.9	21	26.3	3.3	4.1	10.4	12.5	12.5
	M6	0.7	1.2	1.4	1.7	0.9	0.8	0.99	1.17	2.3	2.8	8.2	4.1	5.2	4.72	6.97	8.2	10.2	2.4	3.0	5.5	9.5	7.0
	M1-M3	2.1	4.2	6.0	8.4	3.8	2.5	4.18	4.93	7.0	9.2	11.5	14.4	20.0	16.6	24.5	28.8	36	4.4	5.6	14.0	16.8	16.8
	M4-M5	1.9	3.0	2.8	3.1	1.8	1.6	1.98	2.34	7.0	9.2	11.5	14.0	18.0	16.1	23.8	28.8	35	4.4	5.6	14.0	16.8	16.8
	M6	0.9	1.5	1.9	2.1	1.2	1.0	1.32	1.56	3.3	3.8	4.6	5.4	7.0	6.21	9.17	10.8	13.5	3.2	4.0	7.6	10.0	9.5
	M1-M3	2.6	5.2	7.5	10.0	4.8	3.1	5.28	6.23	8.7	11.5	14.5	18.0	25.0	20.7	30.6	36	45	5.6	7.0	17.5	21.0	21.0
	M4-M5	2.2	3.5	3.3	3.7	2.4	1.8	2.64	3.12	8.7	11.5	14.0	16.0	21.0	18.4	27.2	32	40	5.6	7.0	17.5	21.0	21.0
	M6	1.1	1.7	2.2	2.6	1.4	1.7	1.54	1.82	3.7	4.6	5.4	6.5	8.3	7.48	11	13	16.2	4.0	4.7	8.7	12.2	11.3
	M1-M3	8.0	6.2	9.0	12.4	5.6	3.8	6.16	7.28	10.4	13.6	17.4	21.0	30.0	25.1	35.7	42	52.5	6.6	8.2	20.8	25.0	25.0
	M4-M5	2.6	4.4	4.2	4.6	2.8	2.4	3.08	3.64	10.4	13.6	16.2	21.0	26.0	25.1	35.7	42	52.5	6.6	8.2	20.8	25.0	25.0
	M6	2.4	2.4	2.8	3.4	1.8	1.6	1.98	2.34	4.6	5.6	6.4	8.2	10.4	9.42	13.9	16.4	20.5	4.8	6.0	11.0	15.0	14.0
