硬齿面圆柱齿轮减速器

        一、概述
        ZDY减速机硬齿面减速器主要包括平行轴系列和垂直轴系列.平行轴减速器是按国家标准  (JB/T8853—200。1)生产,产品经优化设计。具有国际八十年代先进水平,它主要包括ZDY(单级)、ZLY(两级)、ZSY(三级)和ZFY(四级)四大系列,垂直轴减速器是按国家标准(』B/T9002—1999)生产.用于输入轴与输出轴呈垂直方向布置的传动装置.它主要包括DBY、DCY和DFY三大系列;
        1.性能特点
        (1)中心距.公称传动比等主要参数均经优化设计,主要零、部件—里换性好
        (2)齿轮均采用优质合金钢经渗碳、淬火而成.齿面硬度达54~62HRC
        (3)体积小、重量轻、精度高、承载能力大、效率高,寿命长,可靠性高、传动平稳、噪声低。
        (4)一般采用油池润滑.自然冷却,当热功率不能满足时,可采用循环油涧滑或风扇。冷却盘管冷却。
        2、应用范围
        (1)输入转速一般n、≤1500r/min.
        (2)齿轮传动圆周速度不大于20mis。
        (3)工作环境—40_50~'C.如果低于0℃.启动前润滑油应预热至0℃以上。本减速器可用于正反两个方向运转。
        (4)可广泛用于冶金、矿山、化工、建材、起重、运输、纺织、造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。
        二、选用方法
        1、已知参数和条件
        原动机名称,功率P1=  kW  转速n1=  r/min
        工作机名称,功率P2=  kW  转速n2=  r/min
        要求的传动比i=n、/n,
        每天工作小时数  h,每小时启动次数  次,每小时运转周期  %.
        负荷特点(平稳、冲击、严重冲击).可靠度要求(一般、较高、高)
        环境温度  ℃,现场散热条件,冷却水温度  ℃
        联轴器型式.齿轮轴轴伸上是否还要承受其他附加力
        装配方式  型,输出轴旋向(双向旋转时请说明主旋向)
        有无其他特殊要求
        2、按额定功率选择规格型号
        平行轴系列齿轮箱的公称输入功率P。(表9—20)按载荷平稳,每天工作时间小于或等于10h,每小时启动不超过5次.允许启动转矩为工作转矩的2倍。单向运转,单对齿轮的接触强度安全系数约为1,失效概率小于或等于1%等条件计算确定的,,齿轮箱双向运转时.需视情况将PA乘上0.8—1.0的系数,  当反向载荷大,换向频繁、选用的可靠度系数K。较低时.系数取较小值.反之取较大值,、
    所选齿轮箱的额定功率必须满足:P(:二P:KAK;K。≤PA
    式中:
        Pc—计算功率
        P2—工作机功率
        KA—使用系数.
        KS—启动系数
        KR—可靠度系数
        3、按许用热功率校核
        平行轴系列齿轮箱的许用热功率P,适用于环境温度20C.每小时100%连续运转和功率利用率(P2/P1·100%)为100%的情况,条件不同时须进行修正。

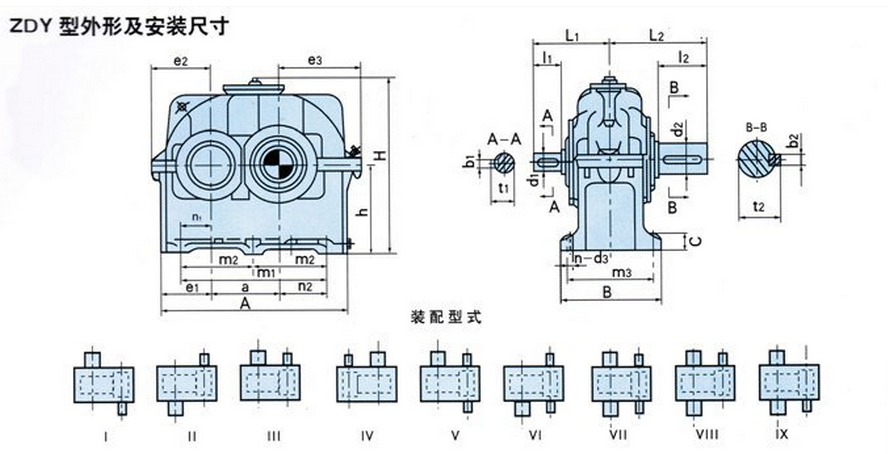

       三、ZLY硬齿面减速机外形安装图:


    了解详细规格及基本参数详情

    规格  A B H= a    i=1.25-2.8 i=3.15-4.5  i=5-5.6

    d1

    (m6)

    l1 L1 b1 t1

    d1

    (m6)

    l1 L1 b1 t1

    d1

    (m6)

     l1 L1  b1  t1
    80 235 150 210 80 28 42 112 8 31 24 36 106 8 27 19 28 98 6 21.5
    100 290 175 260 100 42 82 167 12 45 28 42 127 8 31 22 36 121 6 24.5
    125 355 195 330 1250 48 82 182 14 51.5 38 58 158 10 41 28 42 142 8 31
    160 445 245 403 160 65 105 225 18 69 48 82 202 14 51.5 38 58 178 10 41
    200 545 310 507 200 80 130 275 22 85 60 105 250 18 64 48 82 227 14 51.5
    250 680 370 662 250 100 165 340 28 106 80 130 305 22 85 60 105 280 18 64
    280 755 450 722 280 110 165 385 28 116 85 130 350 22 90 65 105 325 18 69
    315

    840

    500 770 315 130 200 445 32 137 95 130 375 25 100 75 105 350 20 79.5
    355 930 550 930 355 140 200 470 36 148 100 165 435 28 106 90 130 400 25 95
    400 1040 605 982 400 150 200 485 36 158 110 165 450 28 116 95 130 415 25 100
    450 1150 645 1090 450 160 240 545 40 169 120 165 470 32 127 100 165 470 28 106
    500 1290 710 1270 500 180 240 580 45 190 130 200 540 32 137 120 165 505 32 127
    560 1440 780 1360 560 200 280 660 45 210 150 200 580 36 158 130 200 580 32 137



    规格

    d2

    (m6)

    l2 L2 b2 t2 c m1 m2 m3 n1 n2 e1 e2 e3 h 地脚螺栓孔

    重量

    Kg

    润滑油量L
    d3 n
    80 32 58 128 10 35 18 180 -- 120 40 60 67.5 81 101 100 12 4 14 0.9
    100 48 82 167 14 51.5 22 225 -- 140 52.5 72.5 85 102 122 125 15 4 35 1.6
    125 55 82 182 16 59 25 290 -- 160 65 100 97.5 119 155 160 15 4 76 3.2
    160 70 105 225 20 74.5 32 355 -- 200 73 122 118 141 190 200 18.5 4 115 6.5
    200 90 130 275 25 95 40 425 -- 255 80 145 140 169 235 250 24 4 228 12.5
    250 110 165 340 28 116 50 550 275 305 110 190 175 214 295 315 28 6 400 23
    280 130 200 420 32 137 50 620 310 380 120 220 187.5 228 328 355 28 6 540 36
    315 140 200 445 36 148 63 700 350 420 137.5 247.5 207.5 254 364 400 35 6 800 45
    355 150 200 470 36 158 63 770 385 470 142.5 272.5 222.5 269 397 450 35 6 870 70
    400 160 240 525 40 169 80 850 425 510 150 300 245 304 454 500 42 6 1640 90
    450 170 240 545 40 179 80 950 475 550 165 335 265 331 501 560 42 6 2100 125
    500 190 280 620 45 200 100 1080 540 610 190 390 295 418 618 630 42 6 3100 180
    560 240 330 790 56 252 100 1200 600 680 205 435 325 432 662 710 48 6 3730 250


    ZDY减速机输入功率表

    公称转

    动比i

    转速

    r/min

    规格

    输入

    n1

    输出

    n2

    80 100 125 160 200 250 280 315 350 400 450 500 560
    公称输入功率PA   KW
      1500 1200 57 103 205 360 633 1121 --- --- --- --- --- --- ---
    1.25 1000 800 40 69 140 260 446 807 --- --- --- --- --- --- ---
      750 600 31 52 105 190 348 636 --- --- --- --- --- --- ---
      1500 1070 53 96 194 326 616 1109 --- --- --- --- --- --- ---
    1.4 1000 715 37 65 132 240 433 794 --- --- --- --- --- --- ---
      750 535 29 48 102 180 337 624 --- --- --- --- --- --- ---
      1500 940 49 92 180 310 587 1068 1473 1996 2766 --- --- --- ---
    1.6 1000 625 34 63 125 217 410 760 1051 1430 1992 --- --- --- ---
      750 470 27 50 98 168 319 595 824 1124 1569 --- --- --- ---
      1500 835 45 87 173 290 557 1024 1411 1925 2663 --- --- --- ---
    1.8 1000 555 31 62 120 206 389 726 1002 1372 1906 --- --- --- ---
      750 415 24 48 95 160 302 567 784 1072 1497 --- --- --- ---
      1500 750 39 80 158 278 526 970 1339 1827 2536 --- --- --- ---
    2 1000 500 27 55 110 194 367 684 946 1296 1806 2547 3578 4793 ---
      750 375 21 43 85 150 284 534 738 1013 1414 1999 2821 3775 5169
      1500 670 36 70 141 264 484 914 1236 1711 2377 --- --- --- ---
    2.24 1000 445 25 49 98 183 337 645 874 1207 1683 2402 3397 4512 ---
      750 335 19 38 76 142 262 503 682 941 1314 1878 2667 3538 4833
      1500 600 32 64 127 245 447 885 1154 1617 2264 --- --- --- ---
    2.5 1000 400 22 45 88 170 311 601 812 1136 1596 2235 3182 4353 ---
      750 300 17 35 68 132 241 468 633 884 1243 1742 2492 3406 4645
      1500 535 27 53 115 224 409 789 1063 1489 2068 --- --- --- ---
    2.8 1000 360 19 37 80 155 284 552 746 1048 1456 2049 2945 4000 ---
      750 270 15 29 62 120 220 429 580 816 1134 1593 2296 3118 4232
      1500 475 23 47 96 203 375 709 990 1359 1924 2658 3790 5036 6666
    3.15 1000 315 16 33 67 140 260 496 695 952 1352 1817 2681 3607 4807
      750 235 13 25 52 109 202 385 540 740 1052 1458 2084 2802 3747
      1500 425 20 41 85 179 337 639 898 1210 1730 2410 3407 4460 6119
    3.55 1000 280 14 28 59 124 234 446 628 845 1210 1694 2396 3190 4395
      750 210 11 22 46 96 181 346 488 655 940 1312 1856 2483 3419
      1500 375 17 34 69 155 300 570 774 1095 1555 2146 2981 3985 5651
    4 1000 250 12 24 48 107 208 396 539 764 1088 1501 2090 2838 4033
      750 187 9 18 37 83 161 307 418 590 844 1160 1618 2199 3128
      1500 335 14 29 55 137 260 495 703 997 1367 1878 2619 3635 4912
    4.5 1000 220 9.5 20 38 95 180 344 488 694 953 1311 1832 2582 3485
      750 166 7 15 30 73 139 266 378 536 738 1015 1416 1997 2694
      1500 300 11 25 48 121 229 451 608 864 1179 1680 2340 3149 4400
    5 1000 200 8 17 33 84 159 313 422 599 820 1168 1629 2231 3125
      750 150 6 13 26 65 123 242 326 462 633 900 1257 1742 2418
      1500 270 10 20 40 109 211 389 531 779 1031 1564 2038 2791 3778
    5.6 1000 180 7 14 27 75 146 270 368 540 716 1088 1417 1969 2670
      750 134 5 11 21 59 113 208 285 416 554 838 1092 1519 2061
      1500 240 -- 16 36 90 175 353 465 651 944 1313 1804 2547 3342
    6.3 1000 160 -- 11 25 63 121 244 322 451 655 911 1252 1795 2356
      750 120 -- 9 19 49 94 189 249 349 507 704 964 1388 1817
