硬齿面圆柱齿轮减速器
        一、概述
        TY硬齿面减速器主要包括平行轴系列和垂直轴系列.平行轴减速器是按国家标准  (JB/T8853—200。1)生产,产品经优化设计。具有国际八十年代先进水平,它主要包括ZDY(单级)、ZLY(两级)、ZSY(三级)和ZFY(四级)四大系列,垂直轴减速器是按国家标准(』B/T9002—1999)生产.用于输入轴与输出轴呈垂直方向布置的传动装置.它主要包括DBY、DCY和DFY三大系列;
        1.性能特点
        (1)中心距.公称传动比等主要参数均经优化设计,主要零、部件—里换性好
        (2)齿轮均采用优质合金钢经渗碳、淬火而成.齿面硬度达54~62HRC
        (3)体积小、重量轻、精度高、承载能力大、效率高,寿命长,可靠性高、传动平稳、噪声低。
        (4)一般采用油池润滑.自然冷却,当热功率不能满足时,可采用循环油涧滑或风扇。冷却盘管冷却。
        2、应用范围
        (1)输入转速一般n、≤1500r/min.
        (2)齿轮传动圆周速度不大于20mis。
        (3)工作环境—40_50~'C.如果低于0℃.启动前润滑油应预热至0℃以上。本减速器可用于正反两个方向运转。
        (4)可广泛用于冶金、矿山、化工、建材、起重、运输、纺织、造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。
        二、选用方法
        1、已知参数和条件
        原动机名称,功率P1=  kW  转速n1=  r/min
        工作机名称,功率P2=  kW  转速n2=  r/min
        要求的传动比i=n、/n,
        每天工作小时数  h,每小时启动次数  次,每小时运转周期  %.
        负荷特点(平稳、冲击、严重冲击).可靠度要求(一般、较高、高)
        环境温度  ℃,现场散热条件,冷却水温度  ℃
        联轴器型式.齿轮轴轴伸上是否还要承受其他附加力
        装配方式  型,输出轴旋向(双向旋转时请说明主旋向)
        有无其他特殊要求
        2、按额定功率选择规格型号
        平行轴系列齿轮箱的公称输入功率P。(表9—20)按载荷平稳,每天工作时间小于或等于10h,每小时启动不超过5次.允许启动转矩为工作转矩的2倍。单向运转,单对齿轮的接触强度安全系数约为1,失效概率小于或等于1%等条件计算确定的,,齿轮箱双向运转时.需视情况将PA乘上0.8—1.0的系数,  当反向载荷大,换向频繁、选用的可靠度系数K。较低时.系数取较小值.反之取较大值,、
    所选齿轮箱的额定功率必须满足:P(:二P:KAK;K。≤PA
    式中:
        Pc—计算功率
        P2—工作机功率
        KA—使用系数.
        KS—启动系数
        KR—可靠度系数
        3、按许用热功率校核
        平行轴系列齿轮箱的许用热功率P,适用于环境温度20C.每小时100%连续运转和功率利用率(P2/P1·100%)为100%的情况,条件不同时须进行修正。

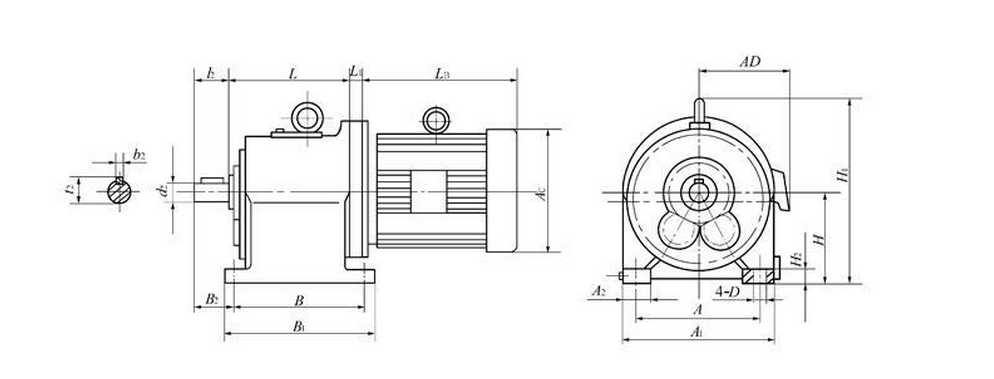

       三、TY硬齿面减速机外形安装图:





    减速机的外形尺寸及安装尺寸

    规格

    d2

    (m6)

    L2 b2 t2 H L1 H1 B2 B B1 A A1 A2 H2 D

    重量

    (Kg)

    润滑油量(L)
    50 24 36 8 27 112 178 230 47 180 220 160 200 40 25 12 25 0.6
    63 25 42 8 28 132 206 271 60 205 245 160 200 40 25 14.5 32 0.9
    80 35 58 10 38 180 238 362 81 240 290 210 260 50 30 18.5 46 1.6
    100 45 82 14 48.5 200 261 398 103 275 330 260 320 60 40 24 75 1.8
    112 50 82 14 53.5 225 273 438 98 285 350 285 350 65 40 24 88 2.5
    125 55 82 16 59 250 295 480 99 320 390 310 385 75 50 28 99 3.1
    140 65 105 18 69 265 312 492 127 350 420 350 420 75 50 35 155 3.8
    160 75 105 20 79.5 315 337 585 118 385 480 380 480 100 60 42 184 5.9
    180 85 130 22 90 355 368 638 141 405 500 425 535 110 70 42 257 7.5
    200 95 130 25 100 375 394 689 147 425 530 480 590 110 70 42 315 9.2
    224 100 165 28 106 425 440 770 185 460 560 515 655 140 80 48 428 12
    250 110 165 28 116 475 472 875 191 480 580 585 725 140 80 48 593 18.3



    代号 电机机座号
    80 90S 90L 100L 112M 132S 132M 160M 160L

    180M

    180L 200L 225S 225M 250M 280S 280M
    AC 165 175 175 205 250 270 270 325 325 360 360 400 450 450 495 555 555
    AD 150 155 155 180 190 210 210 255 255 285 285 310 345 345 385 410 410
    L 50 413 428 463 -- -- -- -- -- -- -- -- -- -- -- -- -- --
    63 445 456 481 -- -- -- -- -- -- -- -- -- -- -- -- -- --
    80 -- 483 508 554 574 -- -- -- -- -- -- -- -- -- -- -- --
    100 -- 499 524 581 601 644 704 -- -- -- -- -- -- -- -- -- --
    112 -- 503 528 573 593 633 708 793 838 863 -- -- -- -- -- -- --
    125 -- -- -- 591 611 685 730 803 853 877 945 -- -- -- -- -- --
    140 -- -- -- 602 622 712 747 824 869 894 934 999 -- -- -- -- --
    160 -- -- -- 621 641 696 741 847 892 917 957 1091 1067 1092 -- -- --
    180 -- -- -- 654 674 744 789 874 919 944 984 1047 1094 1119 -- -- --
    200 -- -- -- 685 704 776 821 930 975 1010 1050 1115 1160 1185 1395 1480 1530
    224 -- -- -- -- -- 802 857 965 1010 1045 1085 1150 1223 1243 1431 1516 1566
    250 -- -- -- -- -- 842 897 1006 1051 1076 1116 1181 1265 1285 1473 1572 1622

    减速机的公称传动比和公称输入功率P1(N1=1500r/min)

    公称转动比i 规格
        50          63          80       100      112      125      140      160      180      200      224      250
    公称输入功率P1(KW)
    14 1.1 1.5 3 5.5 7.5 11 15 22 37 45 55 90
    16 0.75 1.5 2.2 5.5 7.5 11 15 18.5 30 37 55 75
    18 0.75 1.1 2.2 4 5.5 7.5 11 15 30 37 45 75
    20 0.75 1.1 1.5 4 5.5 7.5 11 15 22 30 45 55
    22.4 0.55 1.1 1.5 3 5.5 7.5 11 15 22 30 45 55
    25 0.55 0.75 1.5 3 5.5 7.5 11 11 22 30 37 55
    28 0.55 0.75 1.5 3 4 5.5 7.5 11 18.5 22 30 45
    31.5 -- 0.75 1.5 2.2 4 5.5 7.5 11 15 22 30 37
    35.5 -- 0.55 1.1 2.2 3 5.5 7.5 11 15 18.5 22 37
    40 -- 0.55 1.1 2.2 3 4 5.5 7.5 11 15 22 30
    45 -- -- -- 1.5 3 4 5.5 7.5 11 15 22 30
    50 -- -- -- 1.5 2.2 3 4 5.5 11 15 18.5 22
    56 -- -- -- 1.5 2.2 3 4 5.5 7.5 11 15 22
    63 -- -- -- -- 1.5 2.2 4 5.5 7.5 11 15 18.5
    71 -- -- -- -- 1.5 2.2 3 4 7.5 -- 11 18.5
    80 -- -- -- -- 1.5 2.2 3 4 5 7.5 11 15
    90 -- -- -- -- -- -- 3 4 4 7.5 11 15
    100 -- -- -- -- -- -- -- 3 4 5.5 7.5 11
