9000系列摆线针轮减速机型号
    9000系列XW、XWD型摆线针轮减速机
    9000系列XL、XLD型摆线针轮减速机
    9000系列XWE、XWED型摆线针轮减速机
    9000系列XLE、XLED型摆线针轮减速机

    9000系列摆线针轮减速机是一种应用行星传动原理,采用摆线针轮啮合,设计先进、结构新颖的减速机构。这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机,在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。
    产品特点

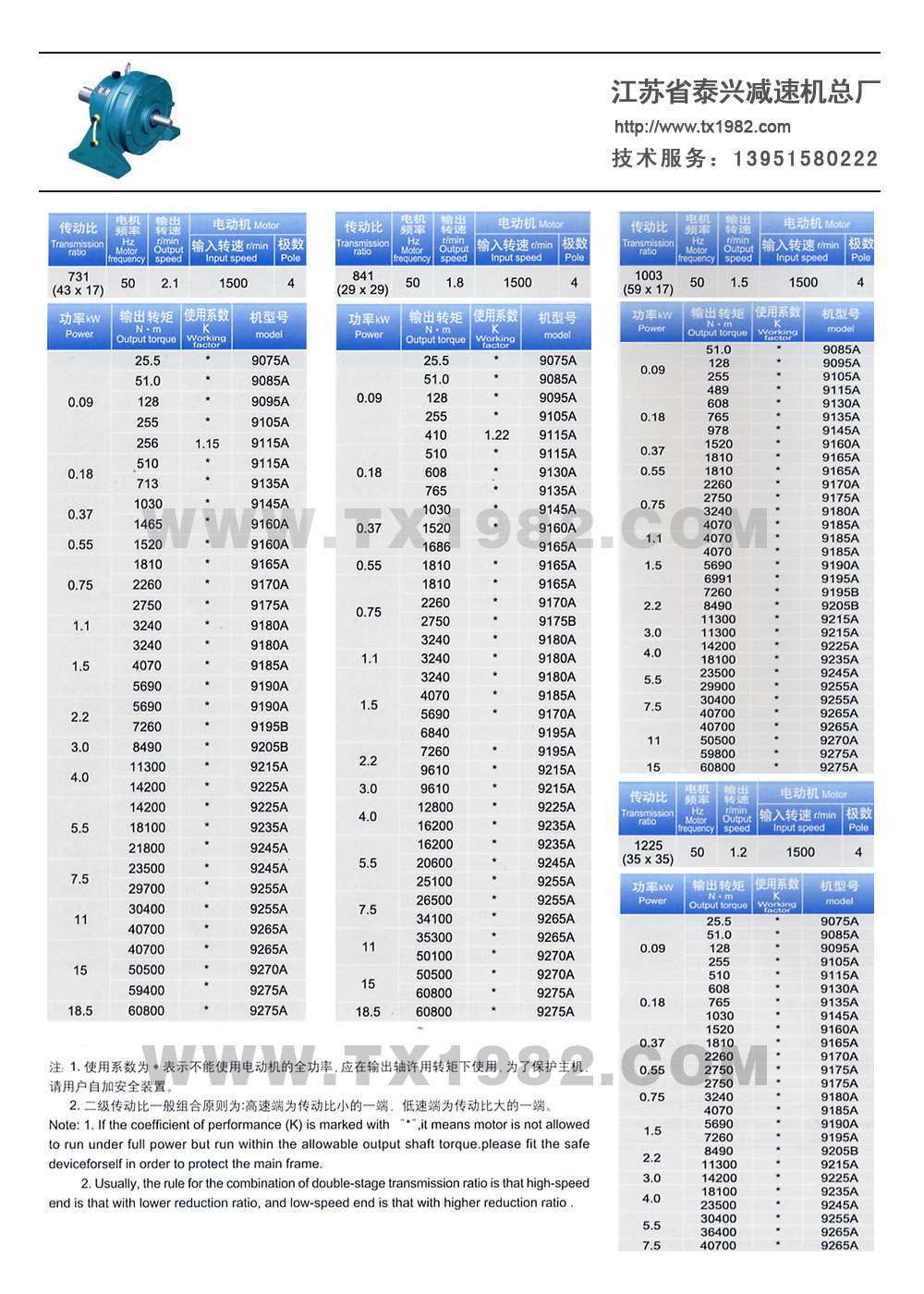

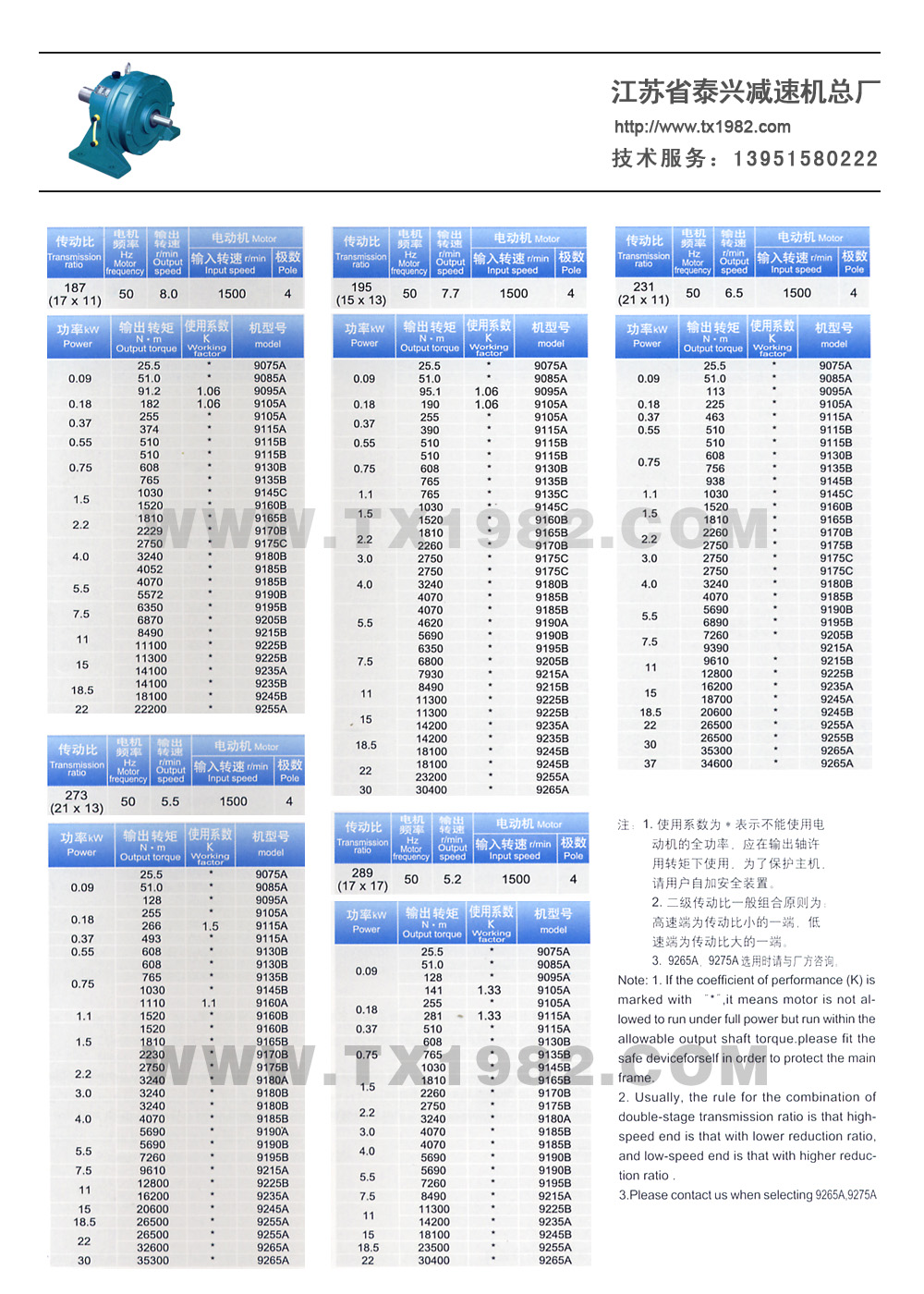

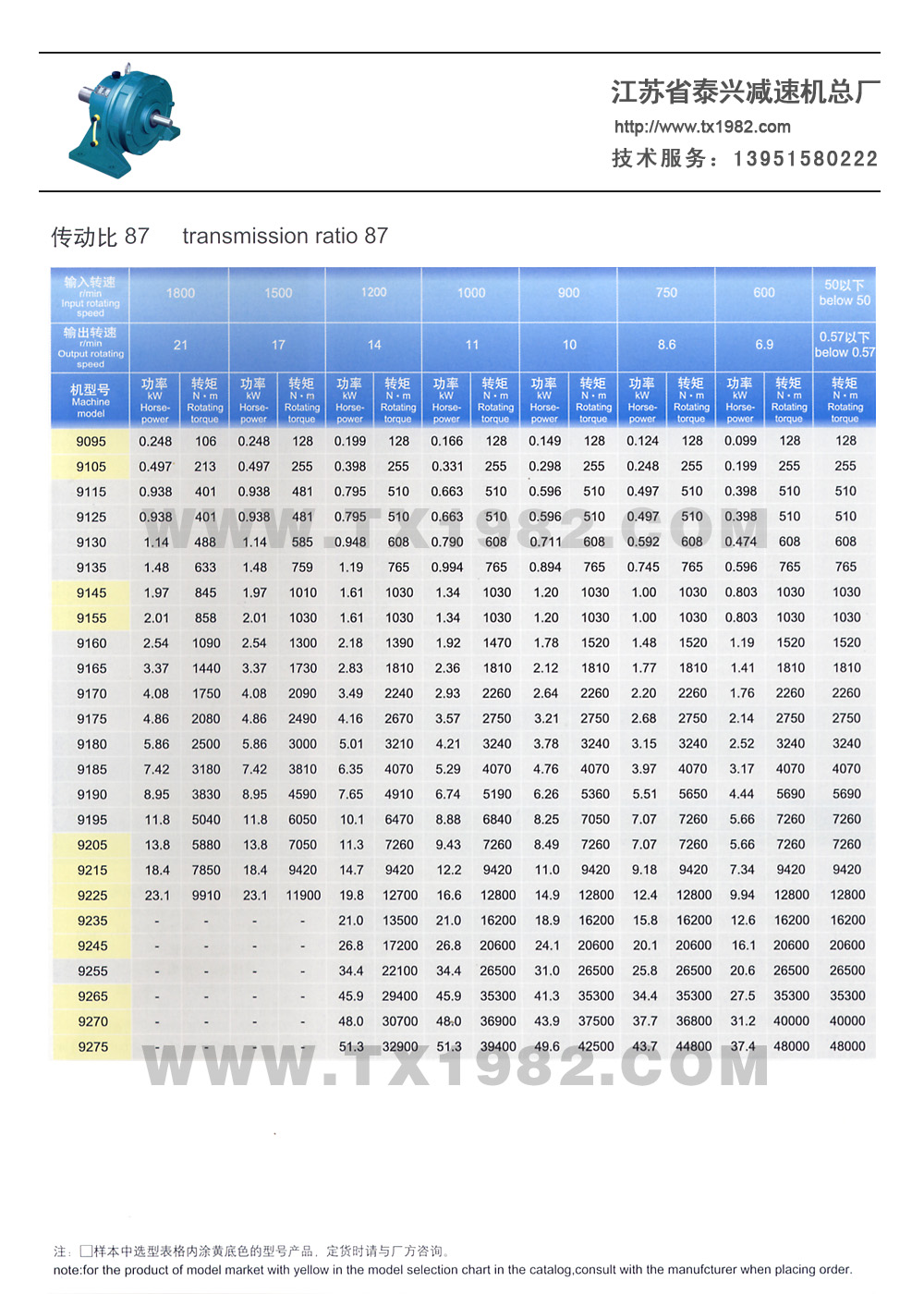

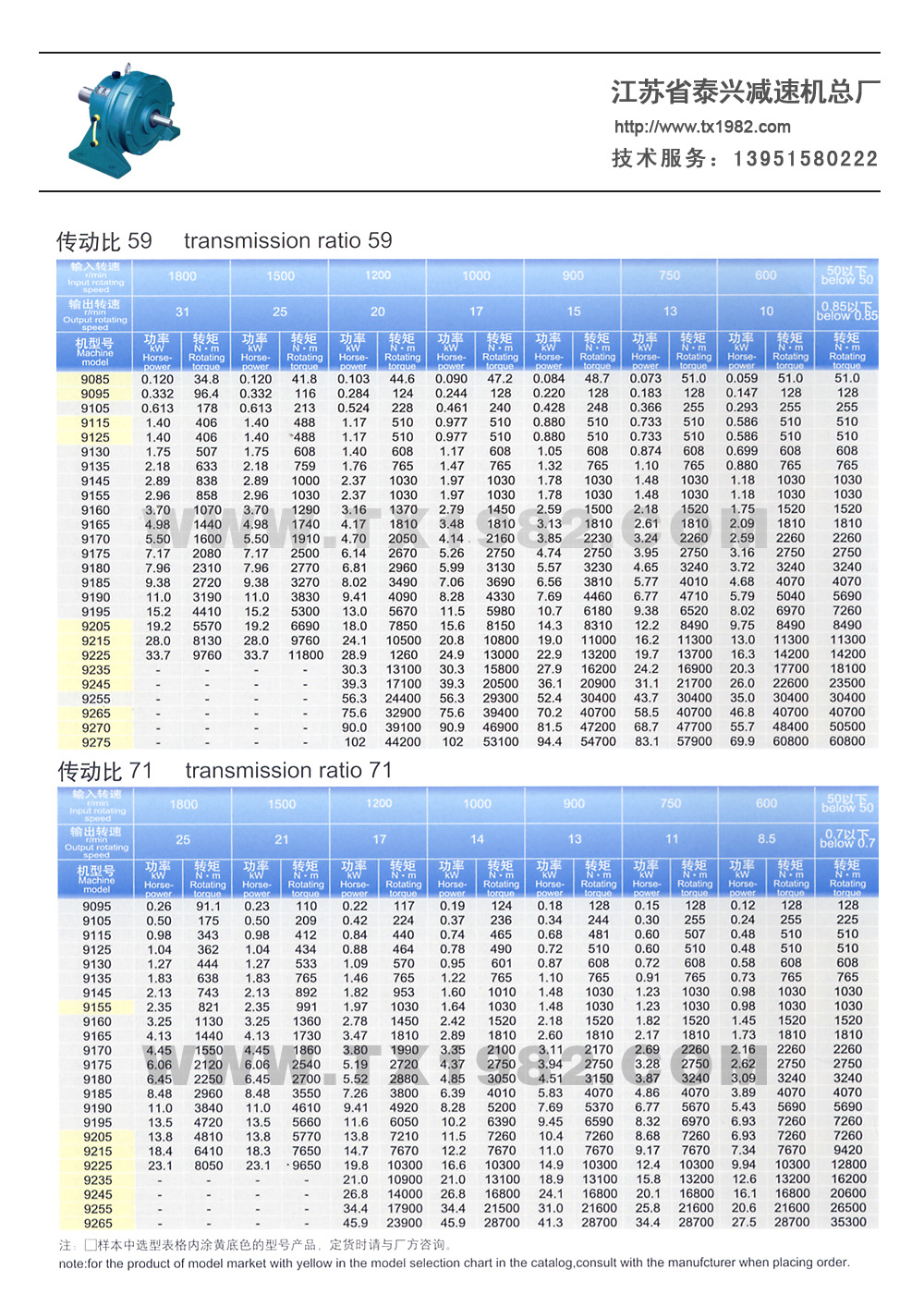

    1.传动比大。一级减速时传动比为1/6–1/87。两级减速时传动比为1/99–1/7569;三级传动时传动比为1/5841–1/658503。另外根据需要还可以采用多级组合,速比达到指定大。
    2.传动效率高。由于啮合部位采用了滚动啮合,一般一级传动效率为90%–95%。
    3.结构紧凑,体积小,重量轻。体积和普通圆柱齿轮减速机相比可减小2/1–2/3。
    4.故障少,寿命长。主要传动啮合件使用轴承钢磨削制造,因此机械性能与耐磨性能均佳,又因其为滚动摩擦,因而故障少,寿命长。
    5.运转平稳可靠。因传动过程中为多齿啮合,所以使之运转平稳可靠,噪声低。
    6.拆装方便,容易维修。
    7.过载能力强,耐冲击,惯性力矩小,适用于起动频繁和正反转运转的特点。

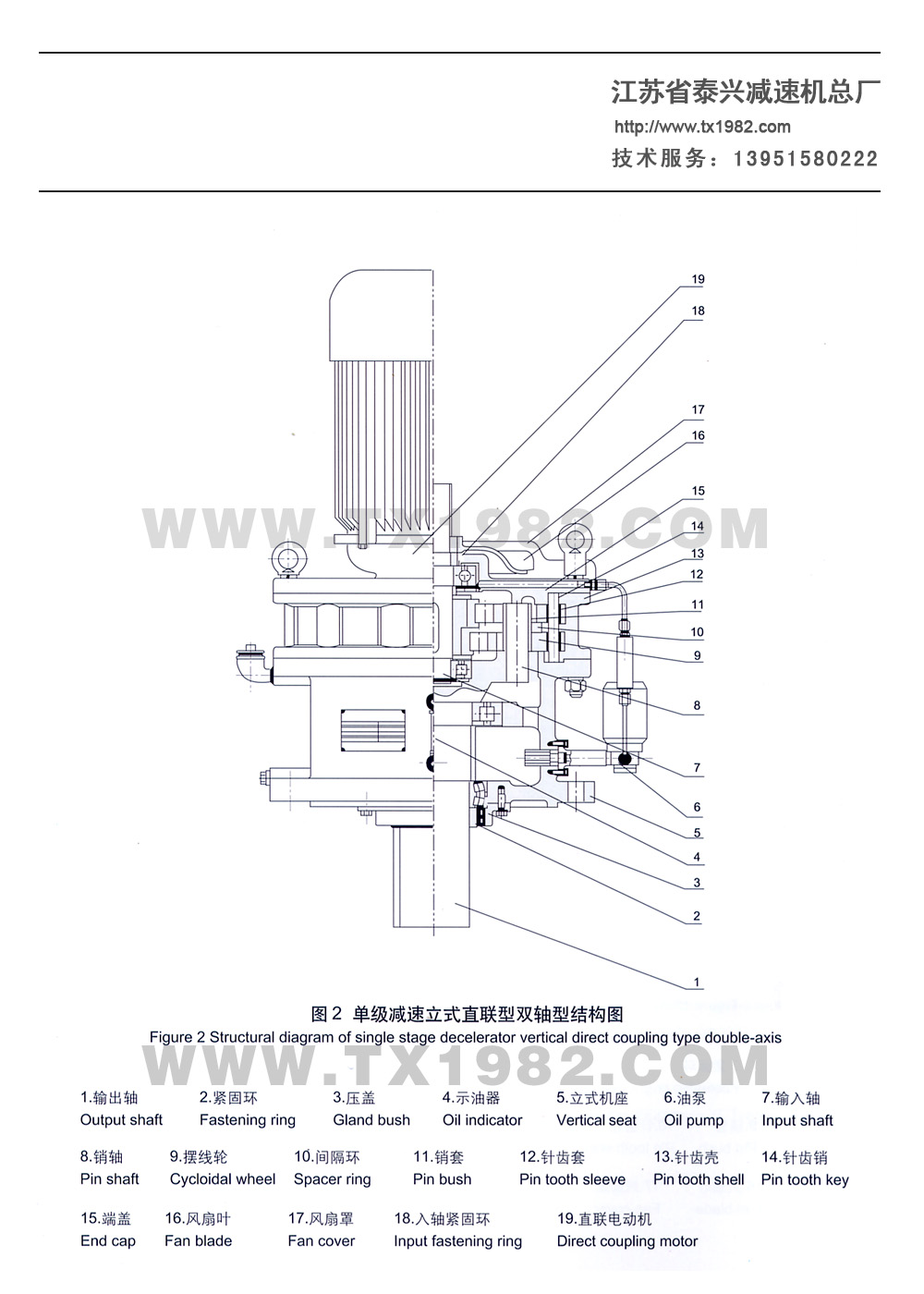

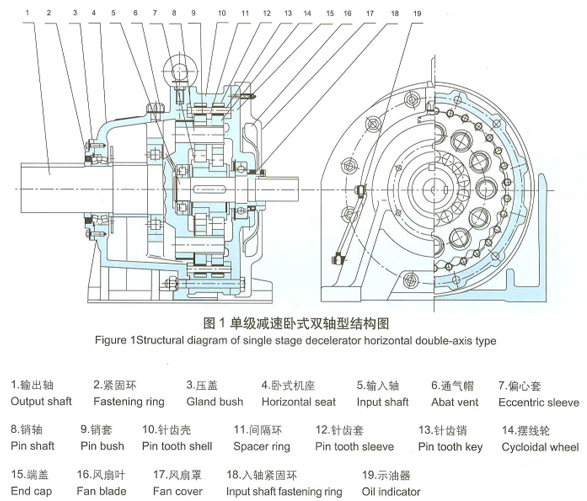

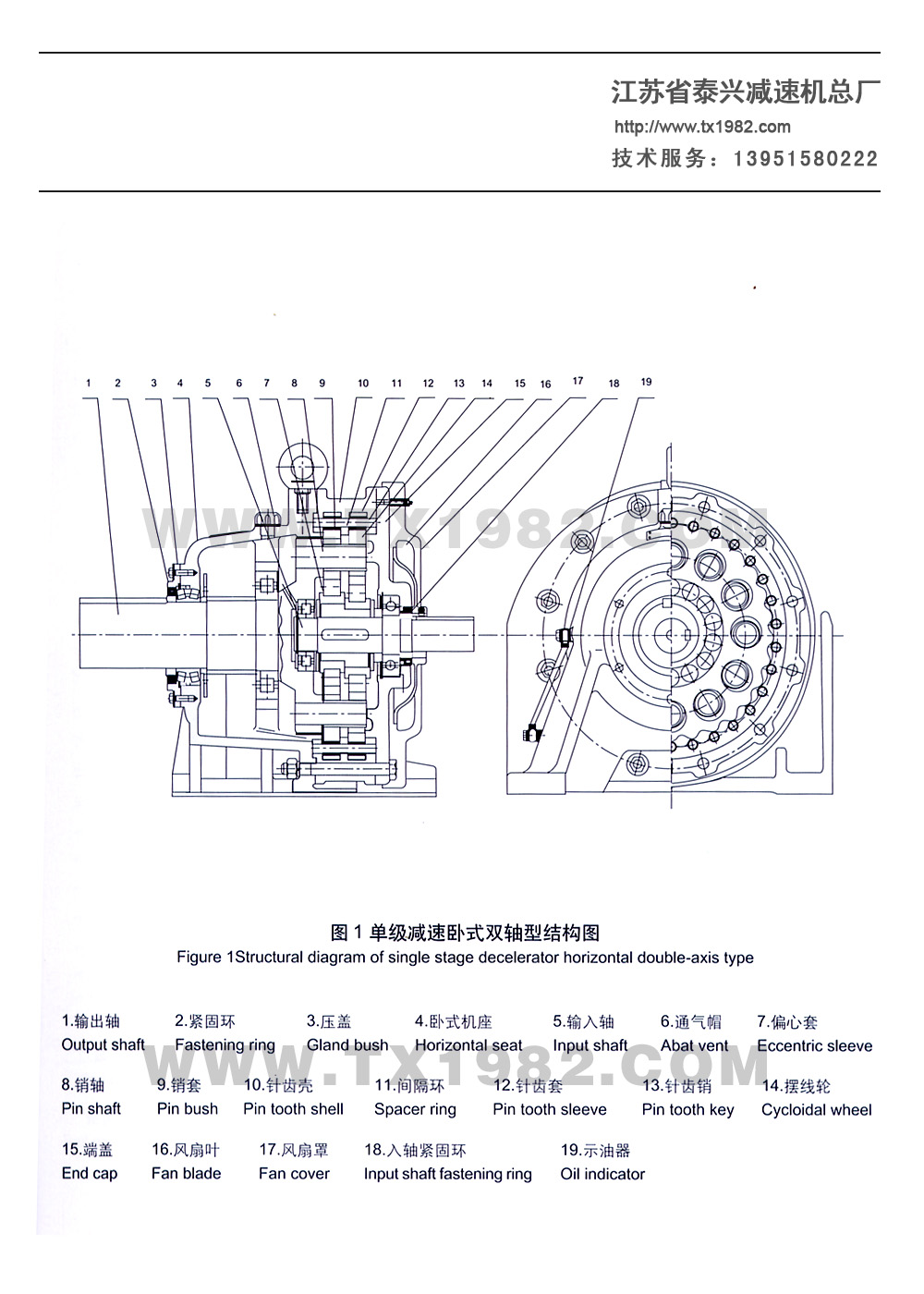

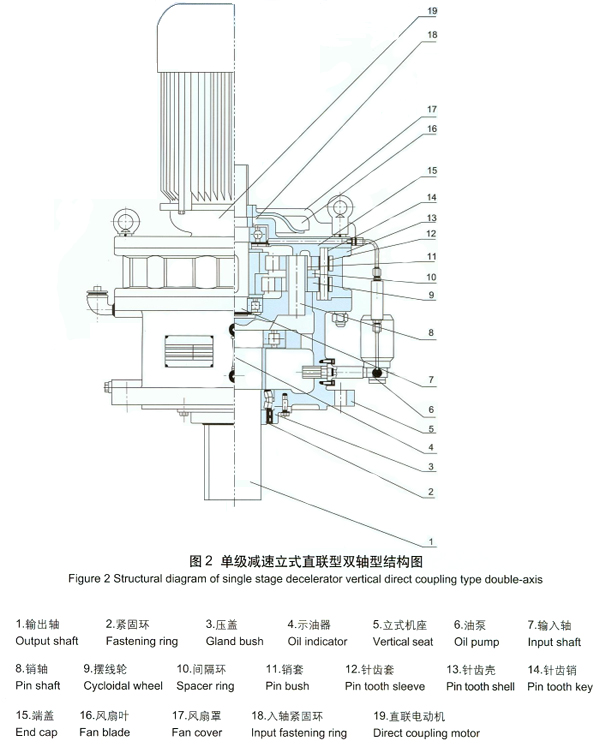

    二、结构

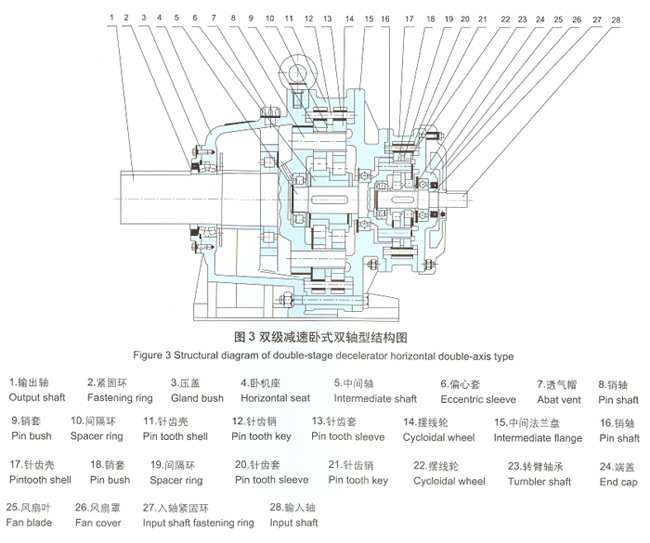

    摆线针轮减速机全部传动装置可分为三部分:输入部分.减速部分、输出部分。

    直联型减速机可与丫系列专用电动机组装在一起,同时可与各类型标准电动机,如Y系列、YA系列、YB系列,YFJ系列.YCT系列,YD系列、ZD系列等通过连接法兰联接。

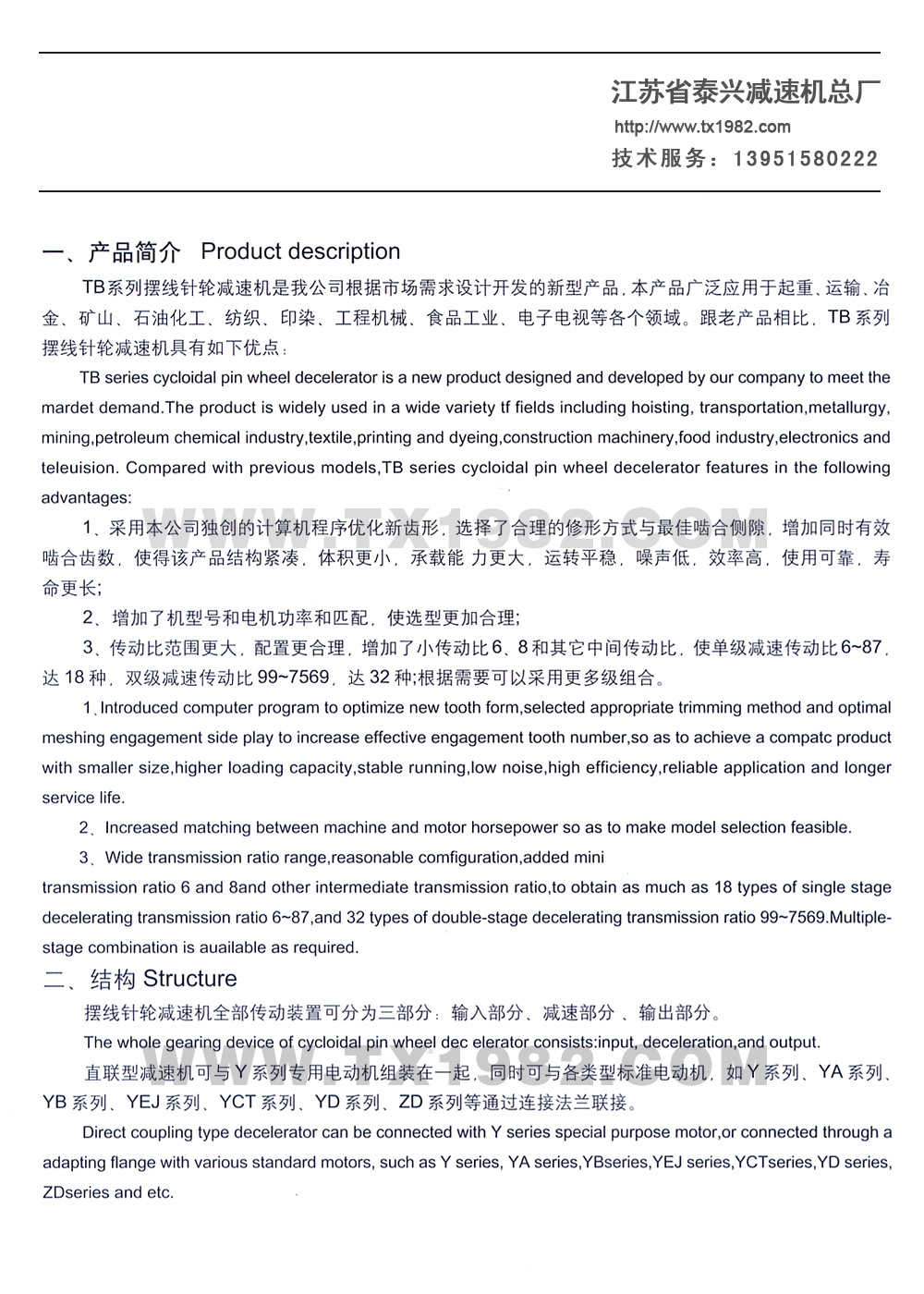

       一、产品简介
        TB
    系列摆线针轮减速机是我公司根据市场需求设计开发的新型产品,本产品广泛应用于起重、运输、冶金、矿山、石油化工、纺织、印染、工程机械、食品工业、电子等各个领域。跟老产品相比,TB系列摆线针轮减速机具有如下优点:
        1
    、采用本公司独创的计算机程序优化新齿形,选择了合理的修形方式与最佳啮合侧隙,增加同时有效啮合齿数,使得该产品结构紧凑,体积更小,承载能力更大,运转平稳,噪声低,效率高,使用可靠,寿命更长;
        2
    、增加了机型号和电机功率的匹配,使选型更加合理;
        3
    、传动比范围更大,配置更合理,增加了小传动比68和其它中间传动比,使单级减速传动比68/,达18种,双级减速传动比997569,达32种;根据需要可以采用更多级组合。

    二、结构

    摆线针轮减速机全部传动装置可分为三部分:输入部分.减速部分、输出部分。

    直联型减速机可与丫系列专用电动机组装在一起,同时可与各类型标准电动机,如Y系列、YA系列、YB系列,YFJ系列.YCT系列,YD系列、ZD系列等通过连接法兰联接。

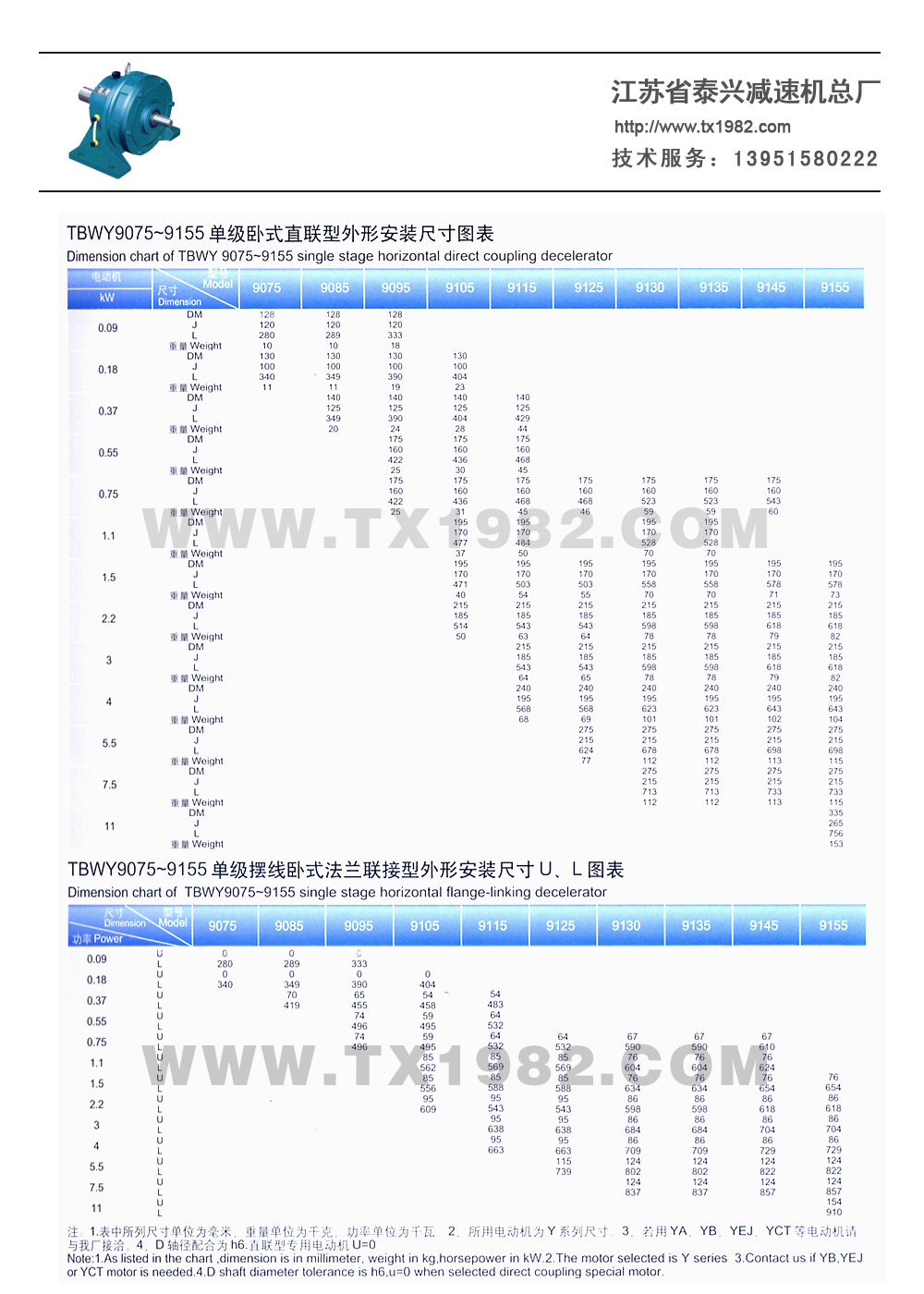

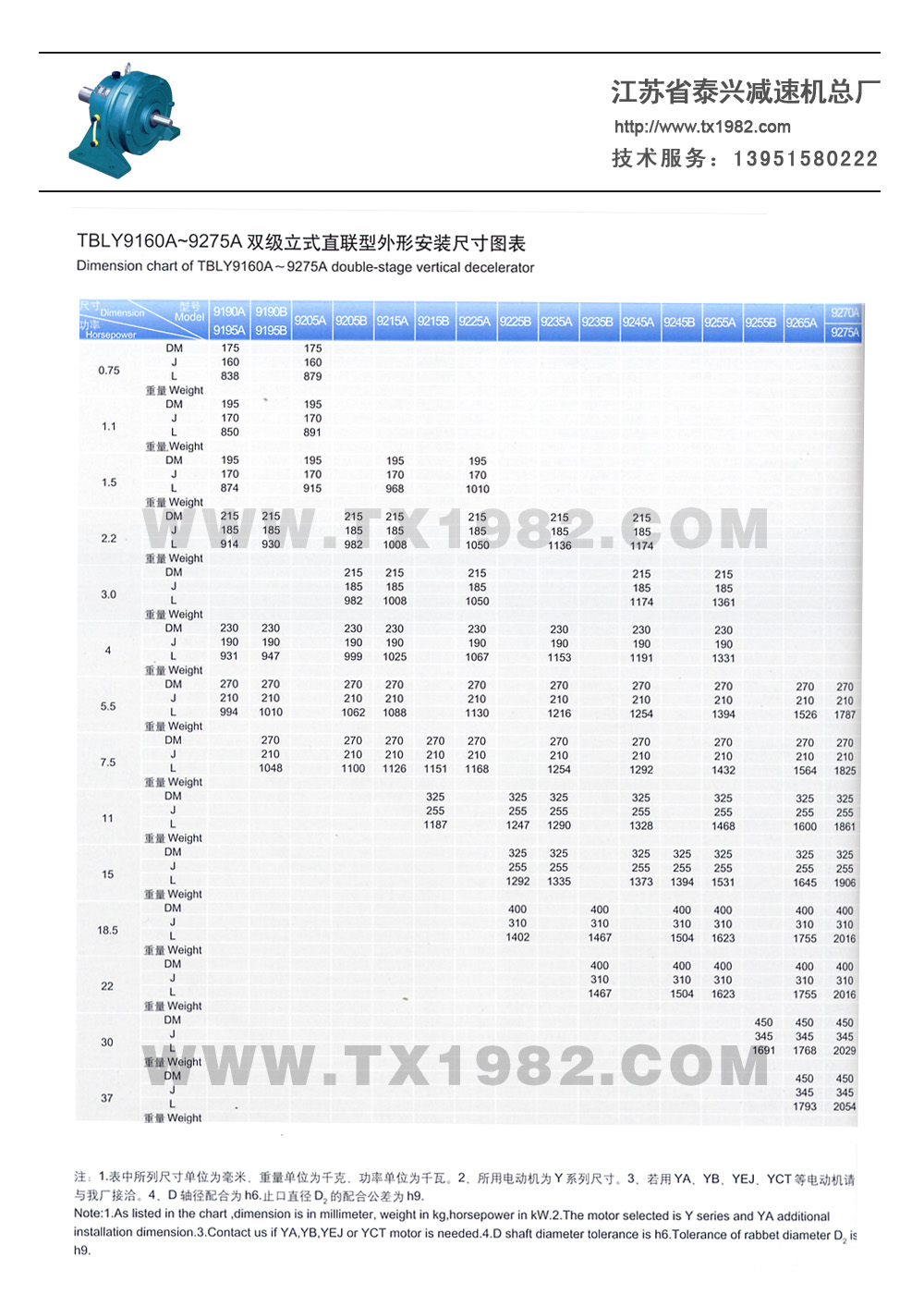

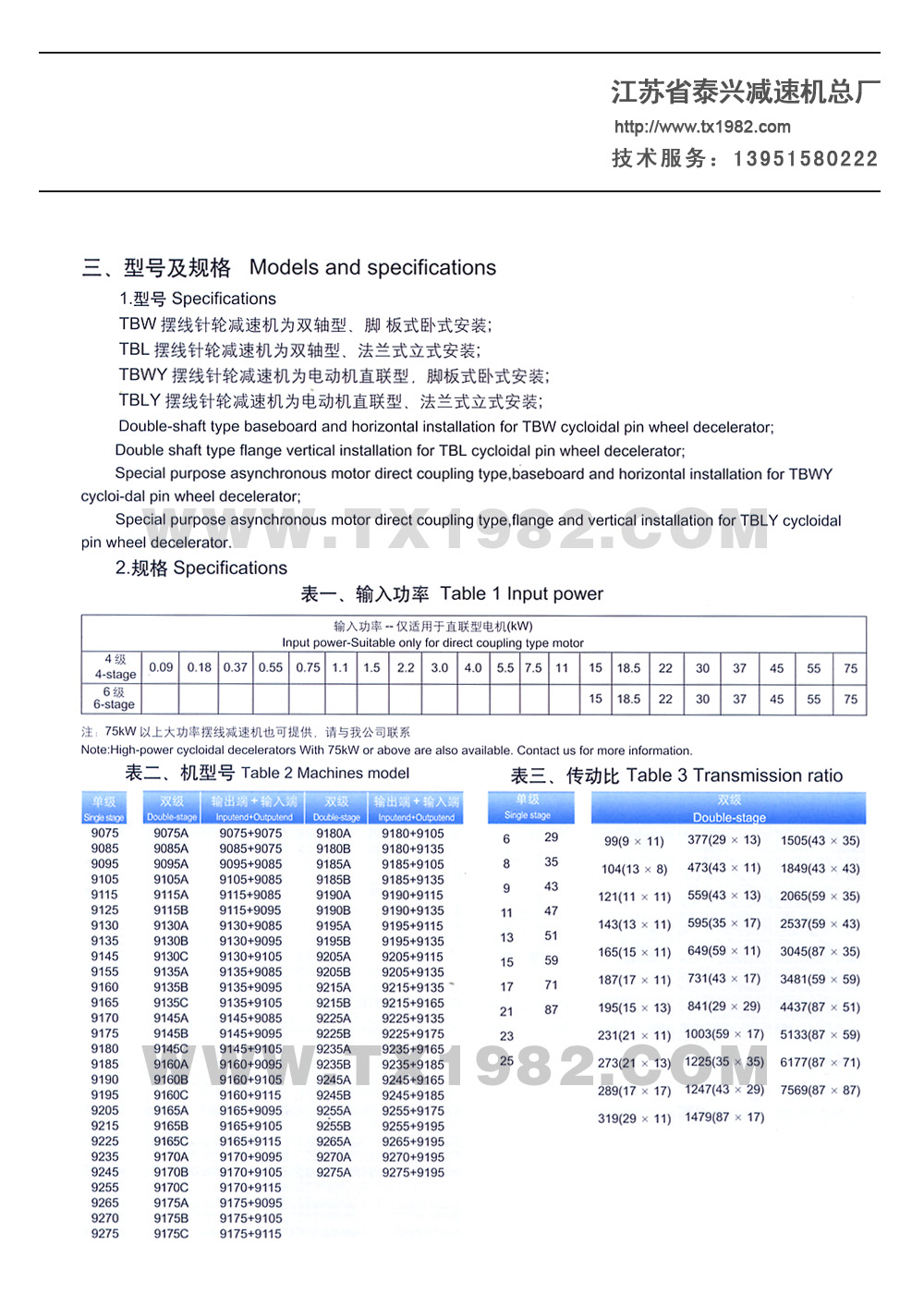

    三、型号及规格
         1、型号说明

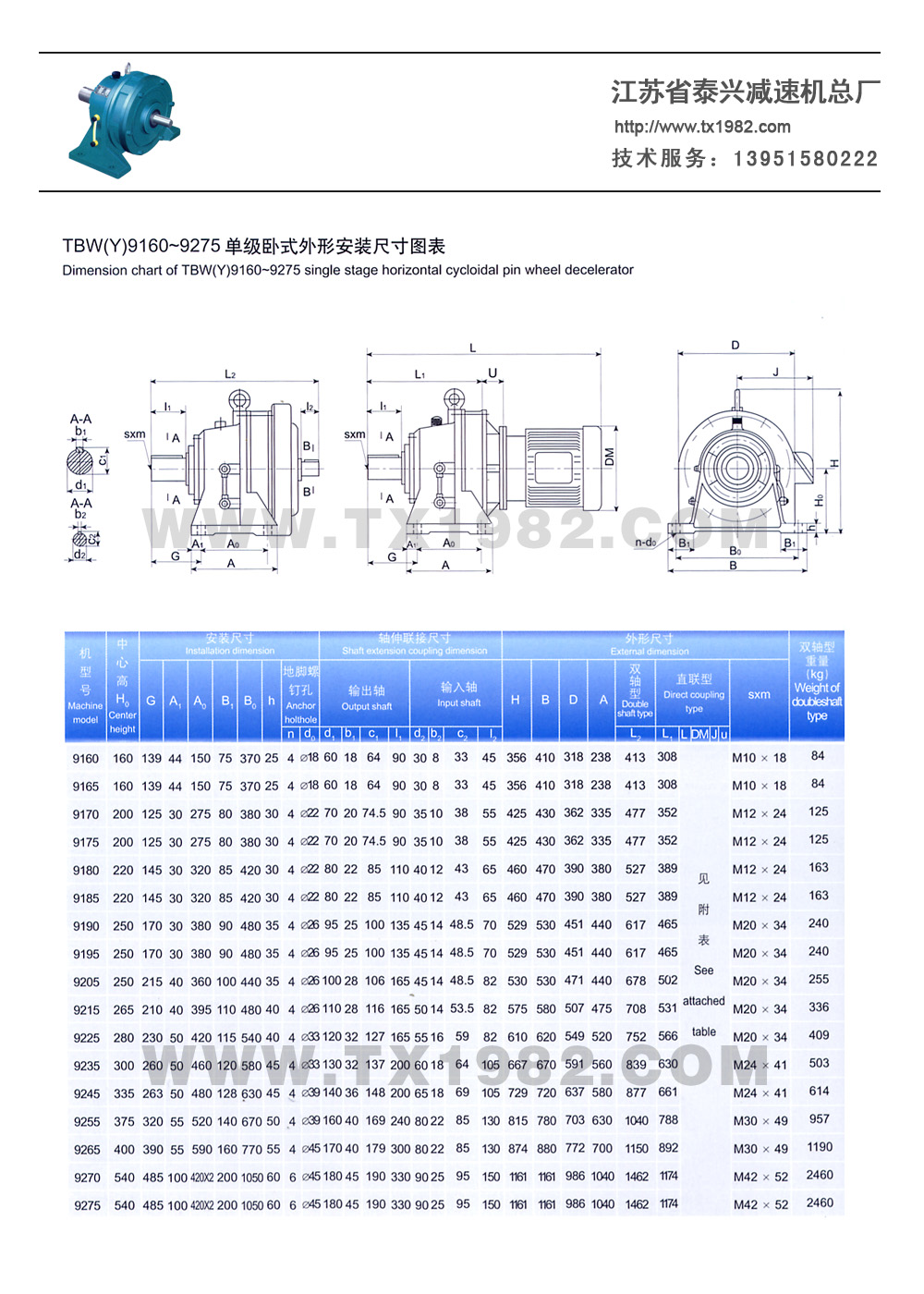

              TBW摆线针轮减速机为双轴型、脚板式卧式安装

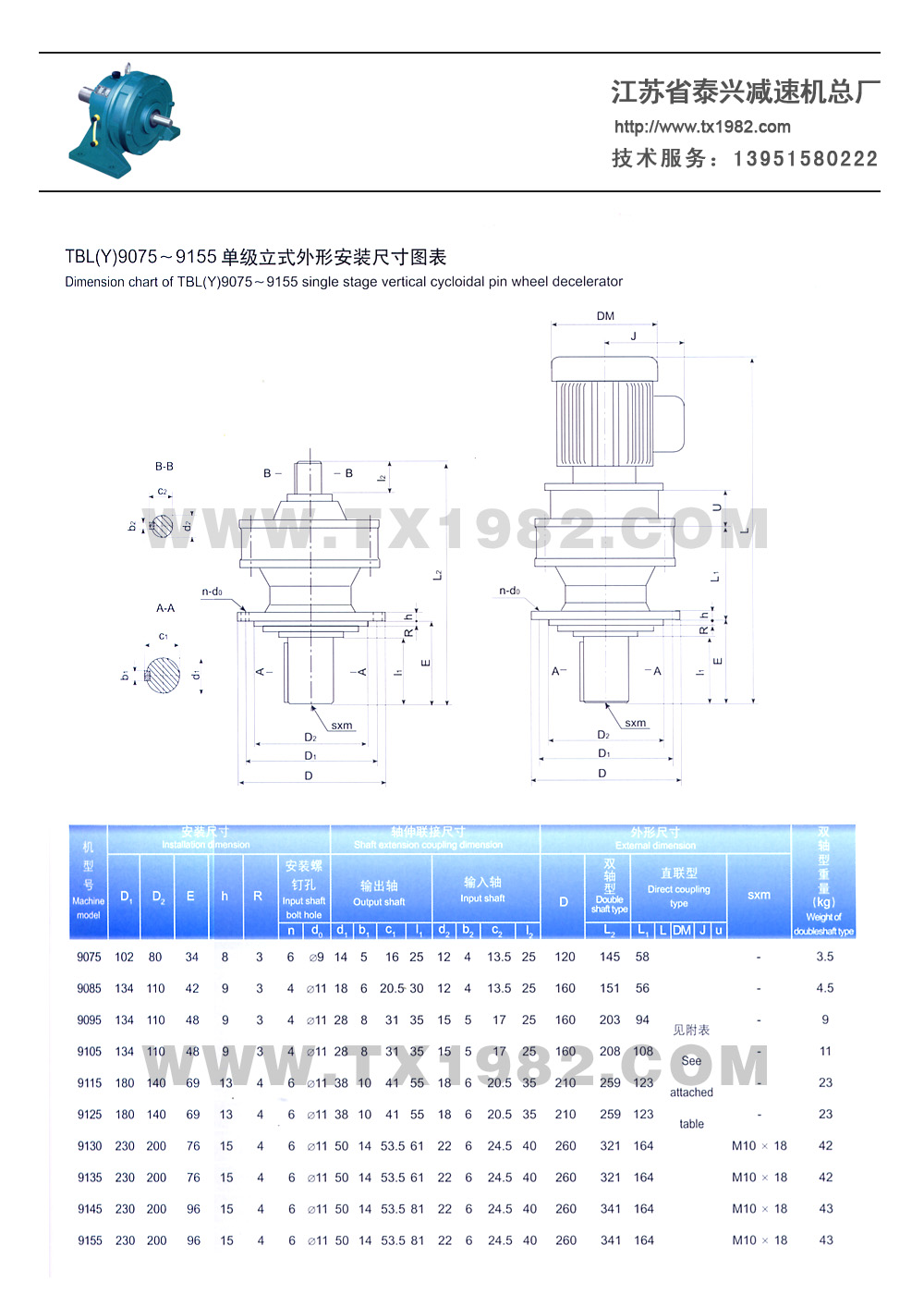

              TBL摆线针轮减速机为双轴型、法兰式立式安装
              TBWY摆线针轮减速机为专用异步电机直联型、脚板式卧式安装
              TBLY摆线针轮减速机为专用异步电机直联型、法兰式立式安装

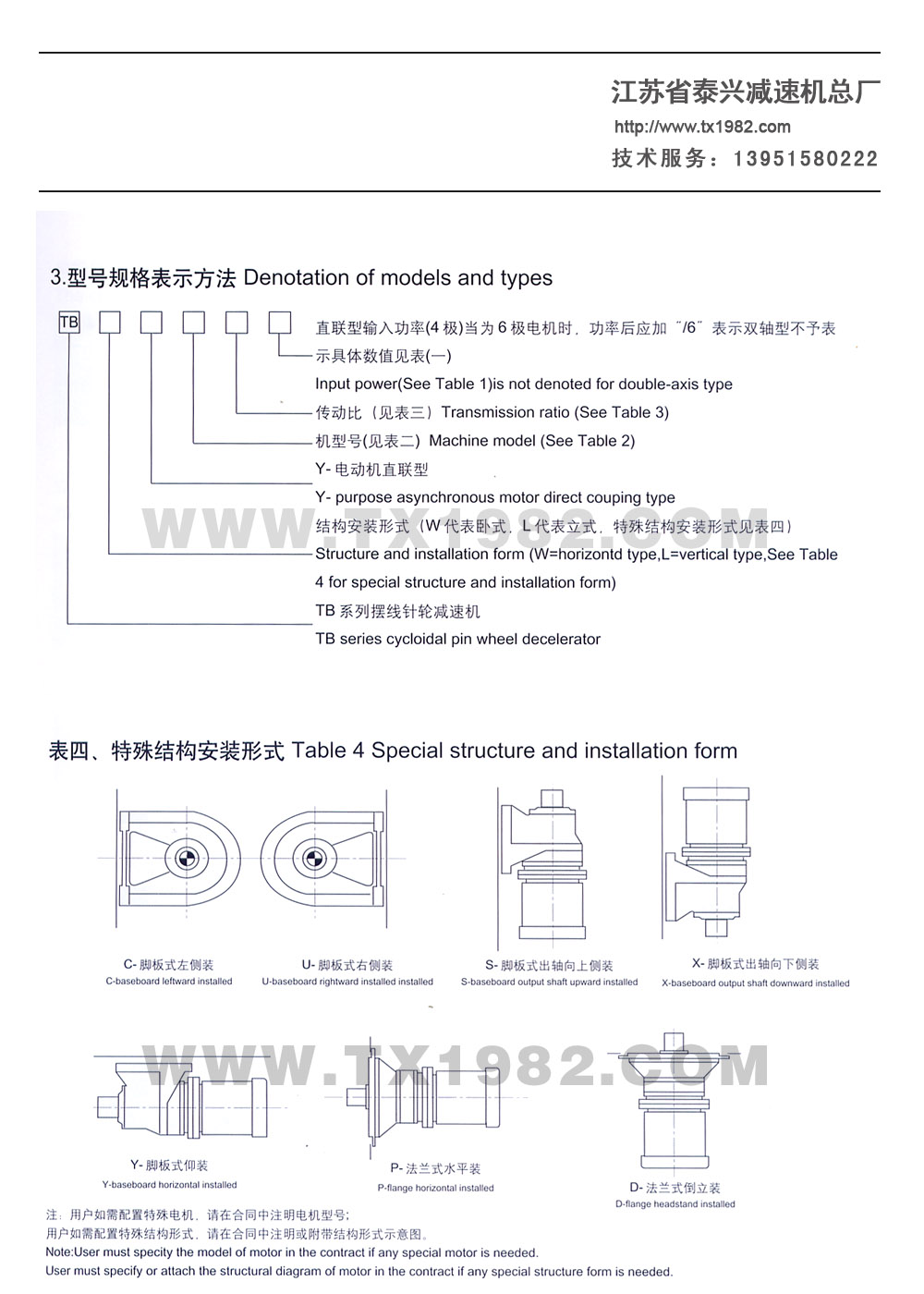

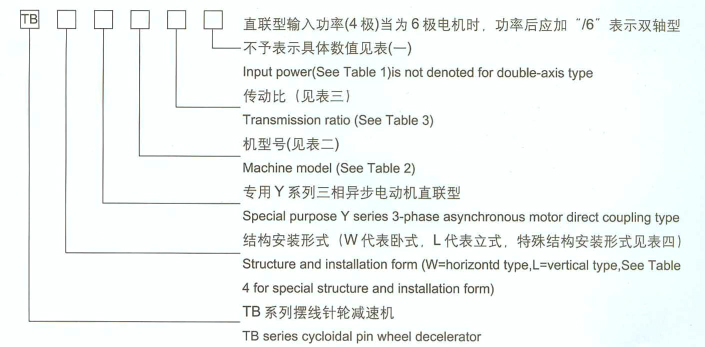

          2、型号规格表示方法

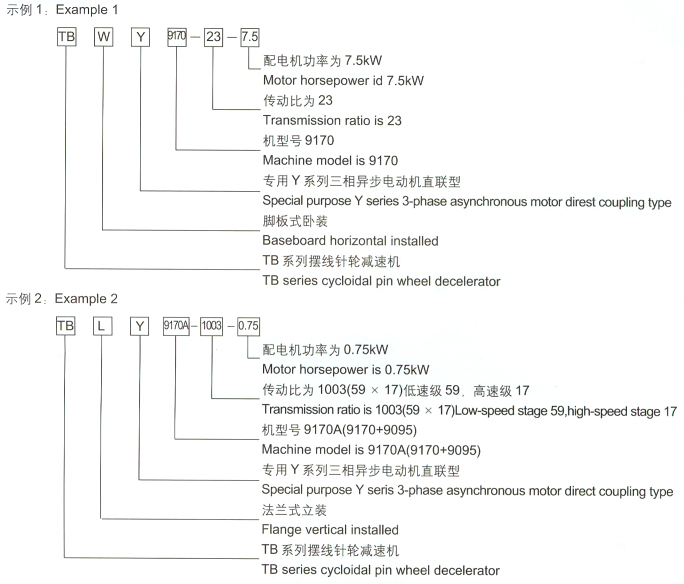

    3、型号规格标记示例
