一、概述

      该减速机久经考验,价廉物美,广泛用于矿山、起重、运输、冶金、轻纺、化工、机械等行业。主要型号有:ZQ(JZQ)型、ZQH型、ZQA型、ZQD型、ZD(ZDH)型、ZL(ZLH)型、ZS(ZSH)型、ZSC,ZSC(A)型、ZSC(D)、LC、YTC、WD,WS,A型蜗轮蜗杆减速器。

    二、性能说明

    ZQ型的装配型式及外型安装尺寸与JZQ型相同。JZQH型减速机是在JZQ型减速机的基础上将渐开线圆柱齿轮换成圆弧圆柱齿轮,具有噪声低,使用寿命长,输出转矩大等优点。用户超大功率可选项用本型号减速机,但JZQH型减速机与JZQ型减速机传动比有差异,切不可混用,以免混用时产生不同步。(如大型双轨行车或同步绞车等)。圆柱齿轮减速机,
        JZQA减速机是在JZQ基础上改进的,为提高齿轮承载能力,齿轮采用35CrMo,齿轴采用42CrMo,其它尺寸不变,便于替代。
    ZQ系列圆柱齿轮减速机型号有:ZQ250  ZQ350 ,ZQ400、 ZQ500 ZQ650、 ZQ850、  ZQ1000 .
    ZQ,JZQ主要速比:8.23 10.35   12.64   15.75  20.49   23.34  31.5  40.17  48.57
    ZQD大速比:317.28  291.19  265.71  243.86  223.8  191.22 163.38  141.73  121.1  92.21  81.7  65.54

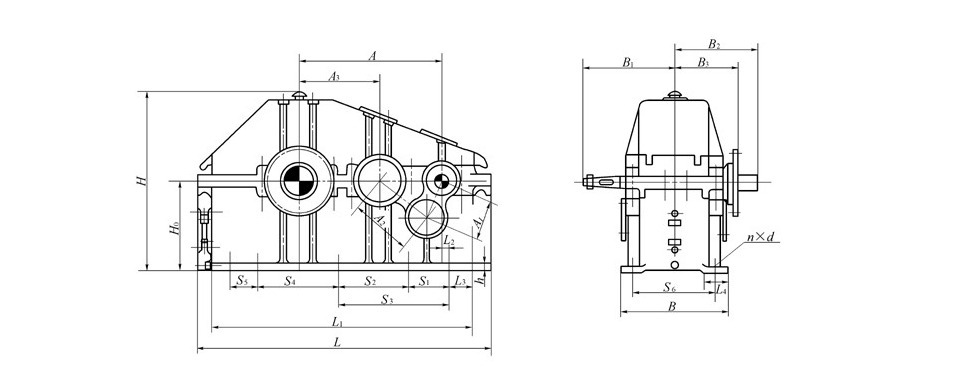

     三、外形安装方式图:





                                     了解规格及基本参数详情请点击支持与下载



          尺寸

          型号


    中心距

     中心高

    轮廓尺寸

       轴端尺寸







     An

    A1

    A2

    A3

    h1

     h2

     L

    B

    H

    B1

    B2

    B3

    L1

    L2

     L3

     ZQ-350+100

     ≈365

     100

     150

    200

     210

    200

     ≈758

    320

     400

    250

     285

    -

     470

    158

     ≈137

     ZQ-400+100

     400

     100

     150

     250

     250

     250

     ≈852

     340

     490

     265

     300

     234

     490

     160

     ≈155

     ZQ-500+150

     ≈522

     150

     200

     300

     295

     300

     ≈1060

     390

     590

     320

     350

     270

     620

     206

     ≈196

     ZQ-600+150

     650

     150

     250

     400

     320

     320

     ≈1355

     506

     707

     380

     430

     342

     830

     238

     ≈240

     ZQ-850+250

     850

     250

     350

     500

     400

     400

     ≈1690

     580

     875

     480

     525

     403

     1100

     327

     ≈290

     ZQ-1000+250

     ≈1030

     250

    400

     600

    395

     400

     ≈2000

     660

    975

     530

    605

     507

    1350

     334

     ≈312

































     尺寸

    型号


     K1



     K2



     B4



     B5



     H1



     H2



     h


          安装尺寸








     C1


    C2


     C3

      孔距



    孔数d


    孔数n

     S1

     S2

    ZQ-350+100

    -



    290

    150

    -

    23*

    25

    ≈95

     ≈55

     80

     350

     250

     17

    4

    195

    ZQ-400+100

    135

    -

    310

    170

    -

    23*

    25

     110

     ≈55

     80

     370

     270

     17

     4

    262

    ZQ-500+150

    165

    -

    350

    210

    -

    28*

    25

    ≈152

    ≈102

     110

    240

     310

     17

     6

    490

    ZQ-600+150

    240

    800

    470

    317

    95

    65

    35

     160

    85

     155

    215

     410

     25

     8

    770

    ZQ-850+250

    295

    ≈1360

    580

    418

    120

    90

    35

     155

    75

     205

    300

     520

    32

     8

    1485

    ZQ-1000+250

    420

    ≈1662

    660

    480

    200

    170

    40

    ≈231

    ≈131

     250

    350

    590

    32

    8

    2189



    ZQ型大转动比减速器的传动比

    传动比 ⅩⅠ ⅩⅡ
    传动比 317.28 291.19 265.17 243.86 223.8 191.22 163.38 141.73 121.1 92.21 81.7 65.54
    公称传动比 315 300 280 250 224 200 160 140 125 90 80 65
