一、概述

    ZL、ZLH系列圆柱齿轮减速机久经考验,价廉物美,广泛用于矿山、起重、运输、冶金、轻纺、化工、机械等行业。主要型号有:ZQ(JZQ)型、ZQH型、ZQA型、ZQD型、ZD(ZDH)型、ZL(ZLH)型、ZS(ZSH)型、ZSC,ZSC(A)型、ZSC(D)、LC、YTC、WD,WS,A型蜗轮蜗杆减速器。

    二、性能说明

    ZQ型的装配型式及外型安装尺寸与JZQ型相同。JZQH型减速机是在JZQ型减速机的基础上将渐开线圆柱齿轮换成圆弧圆柱齿轮,具有噪声低,使用寿命长,输出转矩大等优点。用户超大功率可选项用本型号减速机,但JZQH型减速机与JZQ型减速机传动比有差异,切不可混用,以免混用时产生不同步。(如大型双轨行车或同步绞车等)。圆柱齿轮减速机,
        JZQA减速机是在JZQ基础上改进的,为提高齿轮承载能力,齿轮采用35CrMo,齿轴采用42CrMo,其它尺寸不变,便于替代。
    ZQ系列圆柱齿轮减速机型号有:ZQ250  ZQ350 ,ZQ400、 ZQ500 ZQ650、 ZQ850、  ZQ1000 .

    ZQ,JZQ主要速比:8.23 10.35   12.64   15.75  20.49   23.34  31.5  40.17  48.57
    ZQD大速比:317.28  291.19  265.71  243.86  223.8  191.22 163.38  141.73  121.1  92.21  81.7  65.54

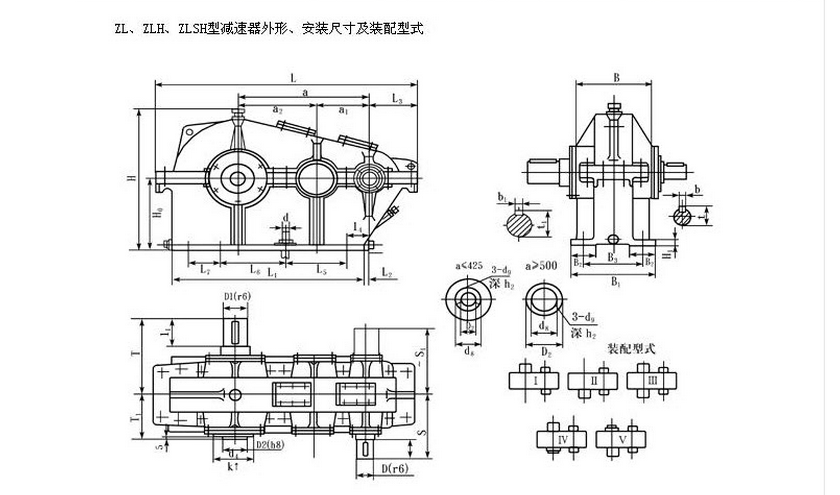

     三、外形安装方式图:







    了解详细规格及基本参数详情

    ZL(ZLH)减速器承载能力表1

    型号 工作类型 ZL25 ZL35 ZL42.5 ZL50 ZL60 ZL65 ZL75 ZL85 ZL100 ZL115 ZL130
    速比 电机转速 连续 连续 连续 连续 连续 连续 连续 连续 连续 连续 连续
    7.1 1000 6.24 14.6 28.3 48.5 76.3 93.9 158 216 367 538 719
    1500 9.22 21.6 41.5 70.8 111 144 230
    8 1000 5.31 12.5 24.2 41.4 65.2 90.9 136 185 315 492 719
    1500 7.86 18.4 35.5 60.5 94.9 140 197
    9 1000 4.75 11.2 21.7 37.1 8.5 85.3 123 167 284 445 655
    1500 7.04 16.5 31.9 54.5 85.5 126 178 241
    10 1000 4.27 10 19.5 33.4 52.7 77.2 111 151 257 403 594
    1500 6.34 14.9 28.7 49.1 77.3 107 161 291 371
    11.2 1000 3.82 9 17.5 30 47.3 69.1 99.4 136 231 363 536
    1500 5.68 13.3 25.8 44.2 69.5 94.7 145 197 335
    12.5 1000 3.4 8.02 15.6 26.8 42.3 61 88.9 121 207 326 481
    1500 5.06 11.9 23.1 39.5 62.2 83.3 130 177 301 471
    14 1000 2.88 6.79 13.2 22.7 35.9 53.3 75.5 103 176 277 410
    1500 4.29 10.1 19.6 33.5 52.9 78.3 111 151 257 402
    16 1000 2.56 6.04 11.7 20.2 31.9

    47.5

    67.3 91.9 157 248 367
    1500 3.81 8.98 17.4 29.9 47.2 70 99 135 230 361 532
    18 1000 2.28 5.37 10.5 18 28.5 42.3 60 82 141 221 328
    1500 3.39 7.99 15.5 26.7 42.1 62.5 88.4 121 206 324 478
    20 1000 2.03 4.78 9.31 16 25.4 37.7 53.5 73.2 126 198 288
    1500 3.02 7.12 13.8 23.0 37.6 55.8 79.1 108 185 290 420
    22.4 1000 1.73 4.1 7.98 13.7 21.8 32.4 45.9 62.8 108 170 252
    1500 2.59 6.11 11.9 20.4 32.3 47.9 67.9 92.7 59 250 369
    25 1000 1.56 3.69 7.19 12.4 19.6 29.2 41.5 56.7 97.4 154 228
    1500 2.33 5.51 10.7 18.4 29.1 43.3 61.4 83.9 144 226 335
    28 1000 1.4 3.3 6.43 11.1 17.6 26.1 37.1 20.8 87.3 138 205
    1500 2.09 4.93 9.59 16.5 26.1 38.8 55.1 75.2 129 203 294
    31.5 1000 1.24 2.94 5.73 9.87 15.6 23.1 33.1 45.3 77.9 123 175
    1500 1.86 4.39 8.54 14.7 23.3 33.7 49.1 67.2 115 182 249
    35.5 1000 1.02 2.42 4.72 8.15 12.9 19.2 27.3 37.4 64.3 102 151
    1500 1.53 3.62 7.05 12.1 19.2 28.6 40.6 55.5 95.3 150 223
    40 1000 0.91 2.15 4.2 7.24 11.5 17.1 24.3 33.3 57.3 90.6 135
    1500 1.36 3.22 6.27 10.8 17.1 25.5 36.1 49.4 85 134 199
    45 1000 0.76 1.79 3.49 6.03 9.55 14.2 20.2 27.2 47.7 75.5 112
    1500 1.13 2.68 5.22 9 14.2 21.2 30.1 41.2 70.9 112 166



    ZL(ZLH)减速器承载能力表2

    型号 工作类型 ZL25 ZL35 ZL42.5 ZL50 ZL60 ZL65 ZL75 ZL85 ZL100
    速比 电机转速 中型 中型 中型 中型 中型 中型 中型 中型 中型
    7.1 1000 7.92 21.4

    40.7

    60.0 111 114 471 654 875
    1500 10.4 28.5 52.7 77.2 146 158
    8 1000 7.92 18.8 36.5 60.0 98.4 114 471 654 875
    1500 10.4 24.7 47.5 77.2 127 158
    9 1000 7.17 17.7 34.3 54.5 92.7 104 431 600 830
    1500 9.47 22.8 44.0 70.4 118 145
    10 1000 6.46 16.7 32.3 49.3 87.5 94.0 361 247 733
    1500 8.54 21.1 40.7 63.8 110 121 487
    11.2 1000 5.75 15.7 29.8 44.0 82.4 84.2 324 493 662
    1500 7.62 19.6 37.8 57.2 102 108 441
    12.5 1000 5.06 14.7 26.3 38.9 74.4 74.4 228 403 591
    1500 6.72 18.3 34.4 50.7 95.9 96.2 395 547
    14 1000 5.06 12.9 25.0 38.9 68.0 74.4 228 403 591
    1500 6.72 16.1 31.2 50.7 89.4 96.2 295 547
    16 1000 4.41 11.8 22.9 34.0 62.3 65.2 253 355 479
    1500 5.86 15.1 29.3 44.4 79.2 84.5 239 485 649
    18 1000 3.8 10.5 19.9 29.5 55.5 56.6 221 310 419
    1500 5.08 14.1 26.2 38.7 73.7 73.7 307 472 572
    20 1000 3.28 9.34 17.2 25.4 48.9 48.9 192 269 364
    1500 4.38 13.2 22.7 33.5 63.9 63.9 246 473 501
    22.4 1000 3.28 8.00 15.6 25.4 42.5 48.9 192 269 364
    1500 4.38 11.7 22.7 33.5 62.0 63.9 246 373 501
    25 1000 2.85 7.21 14.0 22.2 38.3 42.7 168 236 320
    1500 3.81 10.8 19.8 29.2 56.0 56.0 216 302 443
    28 1000 2.38 6.46 12.5 18.5 34.3 35.7 141 198 269
    1500 3.18 9.62 16.1 24.5 46.9 46.9 182 255 344
    31.5 1000 2.01 5.37 10.6 15.7 30.3 30.3 120 169 229
    1500 2.69 8.56 14.1 20.8 40.0 40.4 156 218 295
    35.5 1000 1.95 4.70 9.16 17.5 25.0 30.3 120 169 229
    1500 2.69 7.02 13.7 20.8 37.3 40.4 156 218 295
    40 1000 1.69 4.17 8.13 13.2 22.2 25.6 101 143 194
    1500 2.26 6.24 11.9 17.6 33.1 33.8 132 186 251
    45 1000 1.47 3.47 6.77 11.7 18.5 25.6 92.5 143 194
    1500 2.20 5.1 10.1 17.4 27.6 18.5 132 186 251
