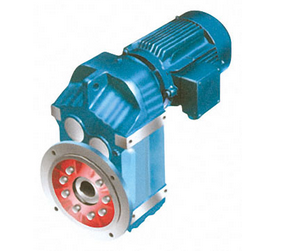

F系列平行轴斜齿轮减速机

    一、概述

        产品采用了系列化、模块化的设计思想,有广泛的适应性,本系列产品有极其多的电机组合,

     安装位置和结构方案,传动比分级精细,转速型谱宽,满足不同的使用工况,实现机电一体化。



    二、性能

         R、K、F、S四大系列减速机采用单元结构模块化设计原理,大量减少了零部件种类和库存量,也大大的缩短了交货周期。部件通用性强,维护成本低,特别是生产线,只需要用内部几个传动件即可保证整线正常生产的维修保养。

         减速机效率高达96%,振动小,噪音低、性能优越、密封性能好、可在有腐蚀、潮湿等恶劣环境中连续工作。



    三、用料



        带筋的高刚性铸铁箱体,齿轮采用高耐磨优质合金材料,并经特种热处理及精密磨齿加工,确保轴平行度和定位的精度,这一切构成了齿轮传动的完美结合。



          输入功率及许用转矩

    规格 37 47 57 67 77 87 97 107 127 157
    结构形式       F FA FF FAF FAZ
    输入功率 0.18-3 0.18-3 0.18-5.5 0.18-5.5 0.18-11 0.18-22 1.1-33 2.2-45 7.5-90 11-200
    传动比

    3.18-

    128.51

    5.06-

    189.39

    5.18-

    199.70

    4.21-

    228.99

    4.30-

    281.71

     4.12-

    270.68

    4.68-

    280.76

    6.20-

    254.40

    4.63-

    172.17

    11.92-

    267.43

     许用转矩  200 400  600   820  1500  3000  4300  7840  12000  18000
