    1三相交流异步电动机点动控制线路的检修


    泰兴减速机2018年8月16日讯  点动控制线路是指通过按钮进行控制,完成对三相交流异步电动机按下开关即转,松开开关即停的控制方式。


    泰兴减速机,减速机,泰兴减速机厂,江苏泰强减速机有限公司

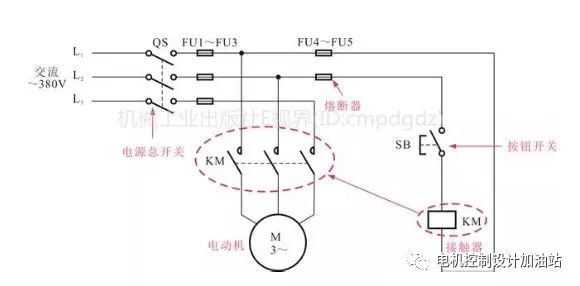

    典型三相交流异步电动机点动控制线路图


    三相交流异步电动机点动控制线路主要是由电源总开关QS、接触器KM、按钮SB以及三相交流感应电动机M构成的。


    重点检修的部件有电动机供电电压、断路器、熔断器、按钮以及接触器。

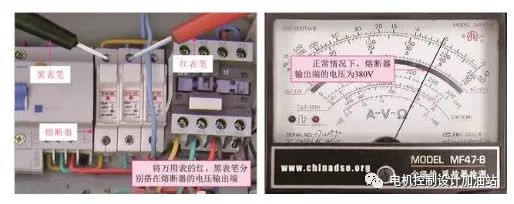

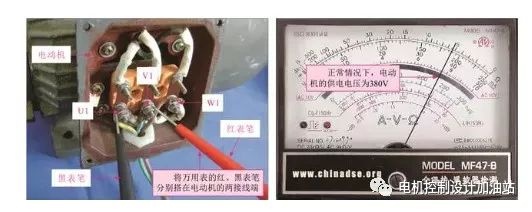

    电动机供电电压的检测方法

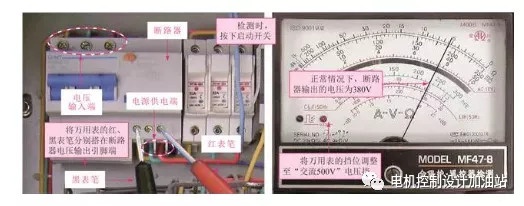

    断路器的检测方法


    将万用表的两只表笔任意搭在断路器的供电端上,当起动开关处于断开状态时,电压应为0;当起动开关处于闭合状态时,电压应为交流38V。

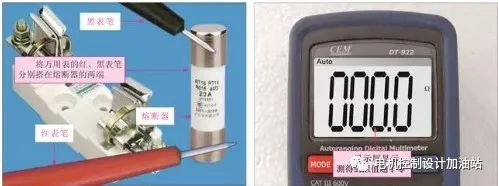

    熔断器的检修方法


    熔断器在电路中主要起保护作用,当电流量超过其额定值时,熔断器将会熔断,使电路断开,起到保护电路的作用,当其损坏时,会使操作失灵电动机无法起动。

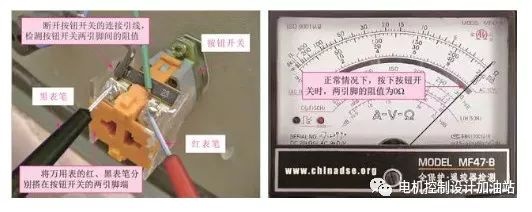

    按钮的检修方法

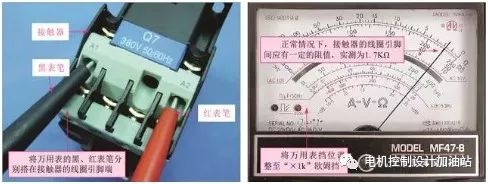

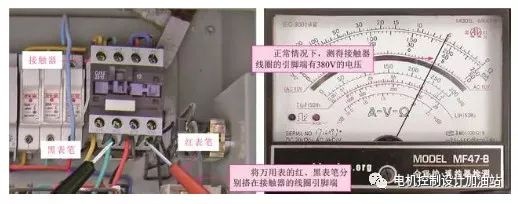

    接触器线圈的检测方法

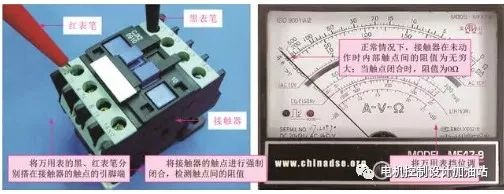

    交流接触器触头的检测


    2单相交流电动机正/反转控制线路的检修


    单相交流电动机正反转控制电路是指通过改变电动机绕组的电源相序来实现电动机的正反转工作状态。当按下起动按钮,单相交流电动机开始正向运转;当调整旋转开关后,单相交流电动机便可反向运转。

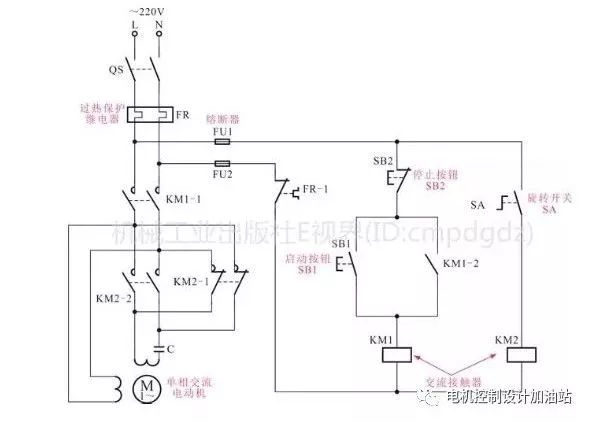

    正反转控制线路图主要是由起动按钮SB1、停止按钮SB2、旋转开关SA、过热保护继电器FR、交流接触器KM1、KM2等构成。


    重点检修部件为起动按钮SB1、接触器KM1、停止按钮SB2以及旋转开关。

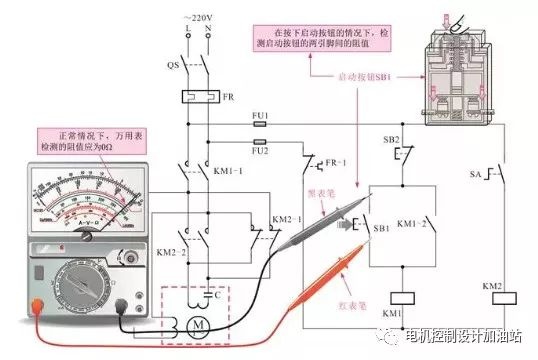

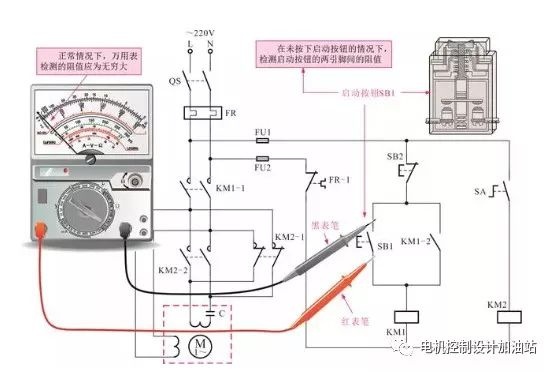

    起动按钮SB1的检修方法


    起动按钮SB1的检修方法(续)


    接触器的检修方法


    接触器的检修方法(续)


    判断旋转开关的性能是否正常时,主要是使用万用表检修旋转开关各引脚间的阻值,正常情况下,常开触头间的阻值为无穷大;常闭触头间的阻值为零欧姆,具体的检修方法可参考按钮的检测方法。



    3三相交流电动机正反转连续控制线路的检修

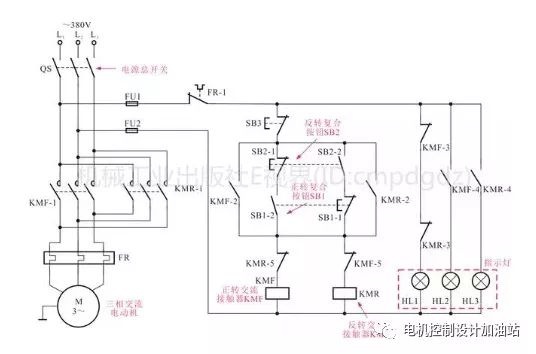

    三相交流电动机正反转连续控制线路图


    重点检修部件为熔断器、过热保护继电器、复合按钮、接触器。


    熔断器的检修方法

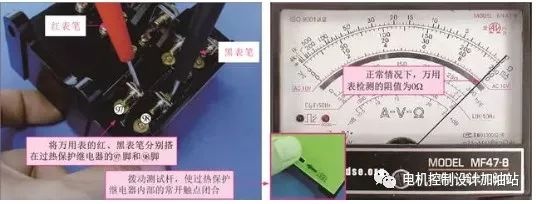

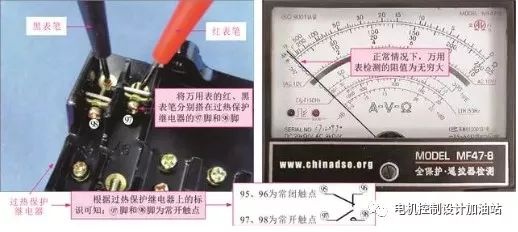

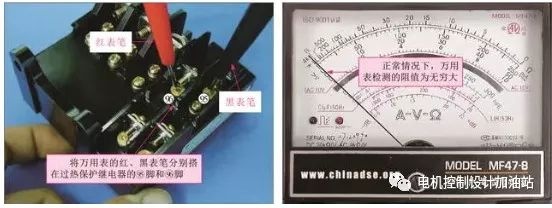

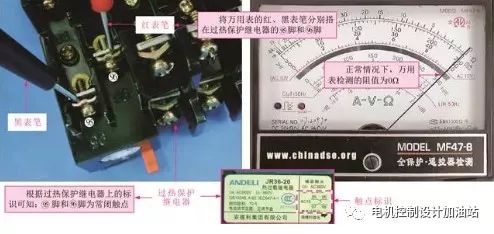

    过热保护继电器的检修方法


    过热保护继电器的检修方法


    若要进一步对过热保护继电器进行检修时,可以拨动过热保护继电器的测试杆后,再次分别检测常闭触点和常开触点。


    过热保护继电器的检修方法


    过热保护继电器的检修方法

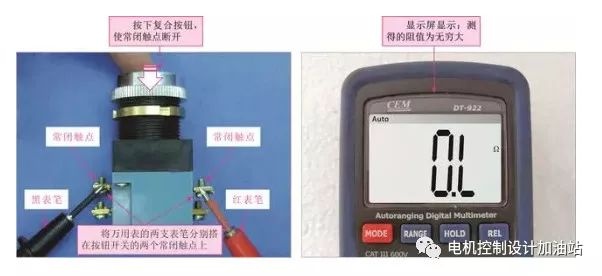

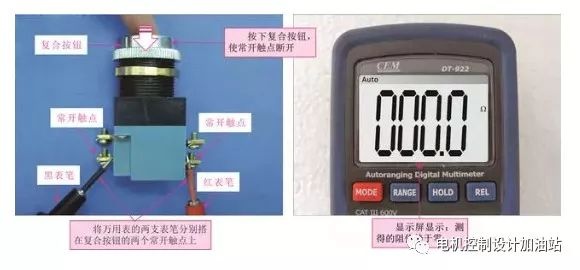

    复合按钮的检修方法


    复合按钮的检修方法


    判断接触器本身的性能时,可在断电状态下,检测接触器各引脚间的阻值是否正常。
