摆线针轮减速机拆卸步骤和安装顺序

发布时间:2017-10-25 21:15:00 点击:

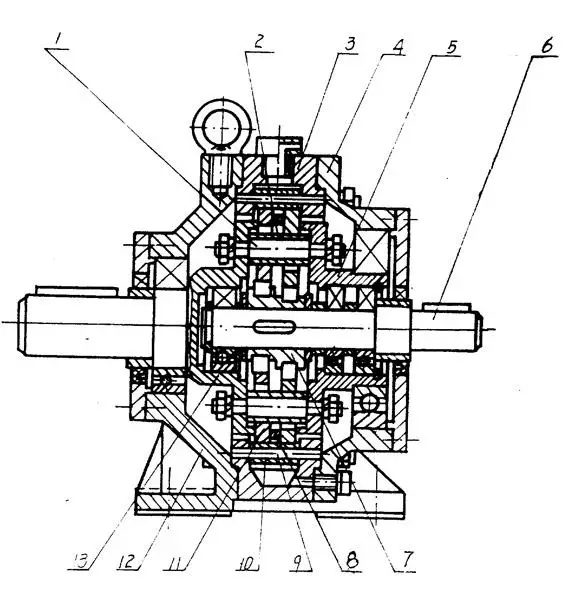

    泰兴减速机:行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速比小的减速机中,针齿上带有针齿套)。

    当输入轴带着偏心套转动一周时,由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿差从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。


    1、它的原理像两个银币,一个静止另一个靠在它的边上转,当转动的币从一个点转回原来的点时它已经转了两转不是一转。

    2、它里面是齿轮组成的,动静齿轮的结合不是像银币那样外边接合。而是一个外边和另一个内边啮合构成一组,这样可以节省空间,即使多组结合也可以叠在一个圆筒内。圆筒的输入和输出轴是在同一个圆心上的,但是内部的齿轮并不同心,主动轮比从动轮小沿轴摆动,同时沿边滚动。带动从动轮滚动;从动轮又带动下一主动轮沿轴摆动···  如此直到输出轴。每组齿数和齿轮组数决定变速比。

    3、日常只要保证机油的正常就可以了。

    4、容易发生密封圈漏油现象,换密封圈就好了。换时只要拆电机螺丝,不要拆减速机螺丝。拆完再拆电机风叶罩。转动风叶同时拔出电机。换好后装电机时也要转动风叶。 还有油泵也容易出问题。透明油管容易漏油。拆解减速机时一定要记住每个齿轮的方向标记,以便装回。

    5、适用垂直安装的任何机械。如搅拌桨,耙泥机。


    泰兴减速机,减速机,泰兴减速机厂,江苏泰强减速机有限公司

    泰兴减速机,减速机,泰兴减速机厂,江苏泰强减速机有限公司


    安装方法:


    一般摆线针轮减速机分带法兰的和专用电机直连型的。


    • 带法兰的普通电机就直接把电机和法兰连接部分分开,拆起来比较方便,一般不成问题。

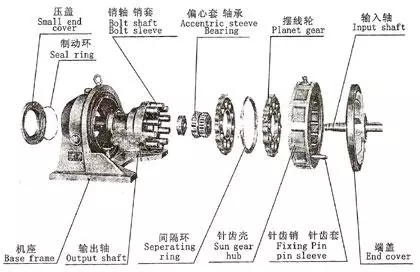

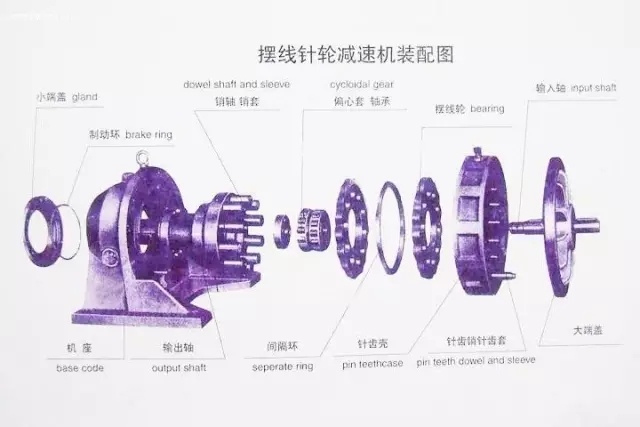

    • 电机直连型的一般把电机那头竖立地上,从输出轴那端开始拆,去掉油封,端盖把机座卸下,依次拿出摆片,偏心轴承,针壳,就基本完啦。


    一般拆卸不是问题,但摆线针轮减速机安装的时候很有讲究,特别是摆片一定不能装错。


    泰兴减速机,减速机,泰兴减速机厂,江苏泰强减速机有限公司

    首先在购买摆线轮的时候要检查两片摆线轮是不是一对。摆线轮的制造是以对(即一付)为单位的。购买也是一对或者一付一付的买,每一付的单只摆线针轮不能够换用,而且摆线轮的两片轮在生产过程中是不分开的。一对的概念是两片摆线轮能完全重合(即有钢印字的一面同时向上重叠放置时),包扩轴承孔,十孔(轴销孔)和外齿型同时完全重合。正面看就像是一片。如果能完全重合,证明是一对,不能重合,说明不是一对,不能用。

    注意:摆线轮是有反正的。摆线轮上都有标记,安装时有标记的一面必须朝上。每对摆线轮的标记也不同。每个厂家打字号标记的位置不同。国内厂家标记位置一般是重合位置标记(标志位置重合),不过也有安装位置标记。无论标记在什么地方,那只是帮助检验是不是一对轮的辅助手段。


     2

    第二步要将摆线轮的其中一片旋转180度,即当中间轴承孔和十孔完全重合时,外齿型正好错位。上片的齿跟位置正好是下片的齿顶位置。

    注意:这两个轮的相对位置一定要记住,最好自己画上标记,或记住轮上原来的标记的位置(这是单齿差的摆线轮,双齿差的则不用转180度)。


     3

    第三步是,将一片摆线轮放入针齿壳,先用手转动看是否流畅、是否摆动。


     4

    第四步放入偏心轴承,因为摆线轮的轴承孔相当于偏心轴承的外套,所以偏心轴承的正确位置是下片摆线轮的轴承孔正好完全含住偏心轴承的圆柱滚珠


     5

    第五步放入间隔环,就是比摆线轮小点的一个铁圈(现在有的已经用的不是铁的了) 。


     6

    第六步再放入另一片摆线轮,放这个轮子时是最关键的,必须把这个摆线轮的钢印的字和底下那个摆线轮的字一样都要朝上,而且也必须上下两个摆线轮的钢印字正好是错开180度,而在一条直线上,而并不是上下两个摆线轮的字重合放置!这一点是要特别注意的!(注:个别厂家已经在摆线轮上面做好了安装重合标记是例外,不过所有常州产的摆线针轮减速机的上下两个摆线轮必须错开180度!)


     7

    第七步,在摆线轮的孔里对应放上轴套,要用手转动,看能不能转动。检查安装是否正确,如果能平稳转动就可以装上机座部分 ,合成一个完整的摆线针轮减速机了,到此就可以算是大功告成了。
