回转窑主减速机高速齿轮轴断齿、断轴分析与对策

发布时间：2017-06-28 23:52:00 点击：

泰兴减速机：通过对回转窑主

减速机高速

齿轮轴断齿、断轴进行详细的计算、分析，找出事故真正原因在于设计错误，并针对性提出改进对策，避免同类事故再次发生，确保生产的有序进行。

前言

活性石灰是炼钢的重要造渣材料，它是一种性能活泼、反应能力强、含硫低的软烧石灰，同时活性石灰也是烧结的重要熔剂之一。我公司在总体布置中设置４条规格为Φ４．０ｍ×６０ｍ的回转窑，其中一期两条已于２００７年初建成投用，所生产的活性石灰＞５ｍｍ的活性石灰供转炉炼钢的需要，而＜３．０ｍｍ的活性石灰供烧结用。

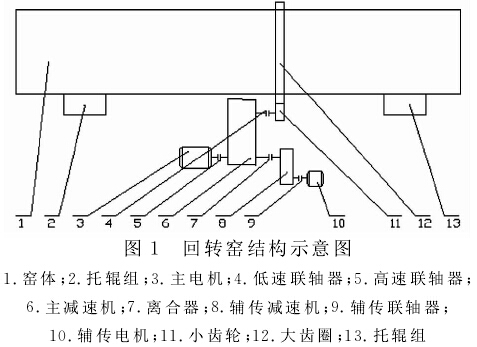

回转窑结构由筒体１、支撑装置２、１３、传动装置３、５、（１０、９、８、７）、６、４、１１、１２窑尾及窑头密封、窑头罩组成。其主要特点：

①采用与规模相适应的、直径和长度适宜的窑型；

②主传动采用调速

电机，并设有辅助电机，工作稳定，调节灵活；

③窑头、窑尾设有密封结构，简单可靠，密封效果好。

回转窑在使用过程中出现过诸如耐材脱落、托辊轴承发热等不少

设备

故障、事故，较为典型的

设备

事故为１号回转窑主减速机高速齿轮轴断齿、断轴，对生产的影响最为严重。１号回转窑自２００７年初投产以来，至２０１１年１２月发现电机、减速机异音且振动加剧，经检查发现减速机高速齿轮轴齿轮已出现断齿，在计划停机处理采用辅助传动凉窑过程中出现断轴事故。如何查找事故原因、制定相应对策、避免同类事故再次发生、确保生产稳定运行成为当务之急。以下针对本次断齿、断轴事故进行详细系统的分析，以寻求相应解决办法。

２、相关参数及断齿、断轴概况

２．１　电机相关参数

主电机：型号ＹＳＮＰ３５５Ｍ２－６

额定功率１６０ｋＷ

转速９８０ｒ／ｍｉｎ

辅助传动电机：型号Ｙ１８０Ｍ－４

额定功率１８．５ｋＷ

转速１４７０ｒ／ｍｉｎ

２．２　减速机相关参数

主减速机：型号ＹＮＳ１２４０－８０ⅥＢＤ－Ｌ

中心距１２４０ｍｍ

速比８０

辅减速机：型号ＹＮＳ３９５－２８－Ｉ－Ｌ

中心距３９５ｍｍ

速比２８

２．３　主减速机高速齿轮轴相关参数

主减速机高速齿轮轴结构形式如图２所示，其中部分参数如下：

轴材质３５ＣｒＭｏ

法向模数Ｍｎ＝５

齿数Ｚ＝１６

压力角αｎ＝２４°

螺旋角β＝１２°

Ｍ－Ｍ截面处Ｄ＝１１５ｍｍ，ｄ＝９５ｍｍ，原设计Ｒ＝３ｍｍ，重新修改设计Ｒ＝１０ｍｍ

２．４　事故前运行状况

２０１１年１２月１５日，在进行设备点检时发现１号回转窑减速机有轻微异响，随对该减速机进行重点监护运行；２０日进行在线监测时，采用频普分析未发现异常，但异音、振动有增加趋势；２３日申请停机检查，发现高速小齿轮有４个齿有局部断齿现象，在随后的采用辅助传动凉窑停机进行更换过程中，高速齿轮轴发生断裂。

２．５　断齿、断轴特征

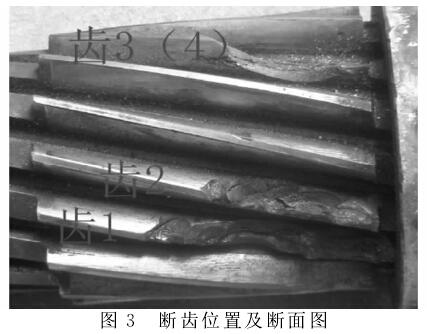

事故发生后停机检查，高速齿轮轴总计断齿４个，断裂长度约为齿宽１／２。从齿断面看，有２个连续断齿（齿１、齿２）断裂根部有剥落现象，内部有明显锈蚀点。另２个断齿（齿３、齿４）相间３个未断齿，为轴断时轴系失稳，异常啮合折断。与之配合的啮合从动齿完好无损。断齿断面如图３所示。

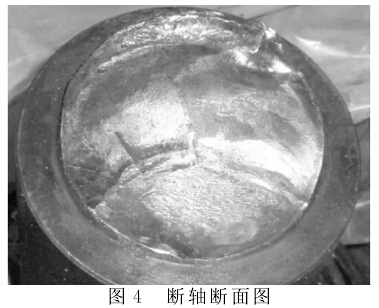

从轴断面看，轴断裂发生在轴肩处，轴断后在凹凸断面咬合下进行凉窑运转，但断面磨合后仍可以看到疲劳裂纹存在。轴断裂位置如图２所示的Ｍ－Ｍ截面，断面如图４所示。

３　断齿、断轴原因分析

３．１　断齿原因分析

３．１．１　断面宏观分析

从断面宏观分析可知，主动齿轮断齿分两类。一类为具有疲劳特征的断齿，另一类为一次性过载折断的断齿。

如图３所示，断齿１和断齿２齿根部已形成疲劳裂纹，且断齿呈小块状，侧面有片状剥落，说明属接触疲劳失效的一种情况，通常是由于齿表面在接触压应力的长期不断反复作用下引起的一种疲劳破坏现象，表现为接触表面出现许多痘状凹坑。在刚出现凹坑或凹坑较少时，一般仍可继续工作，但随着时间的延续，凹坑不断增多和扩大，齿啮合发生恶化，齿根部应力增大，产生疲劳裂纹并不断扩展直至断齿。断齿１和断齿２断面内部存在凹坑，凹坑内部有铁锈色点说明该齿加工时内部存在诸如气孔等内部缺陷，这也使工作时齿在内部缺陷处产生应力，随应力裂纹的不断扩展，最终导致断齿呈小块状。

如图３所示，断齿３和断齿４断面呈一次开裂状，断面粗糙，断口无塑性变形，心部为韧窝状，断齿为一整块，易拼合，通常是由于突然负载增加或异物卡入啮合面所致。

３．１．２　断齿结论

断齿１和断齿２内部具有制造缺陷，为疲劳性断齿。断齿３和断齿４一次性过载折断的断齿。

３．２　断轴原因分析

断面宏观分析如图４所示，断口位置发生在高速齿轮轴中部轴肩过渡处，此处轴颈由直径９５ｍｍ过渡至直径１１５ｍｍ，原设计过渡圆角３ｍｍ。根据对断面形状的观察，断面基本呈一平面并与轴线垂直，部分区域存在轻微锯齿状形态，可详细分为以下区域：

１）疲劳源大至有２～３处，全部发生在轴肩过渡处。

２）疲劳源发展区表面光亮，呈椭圆形区域，具有放射状纹理，贝壳状前沿线。

３）疲劳裂纹加速扩展区，呈现光亮且有一定粗糙度。

４）瞬时断裂区在最中部，断面非常粗糙。

３．２．２　齿轮轴受力计算、分析

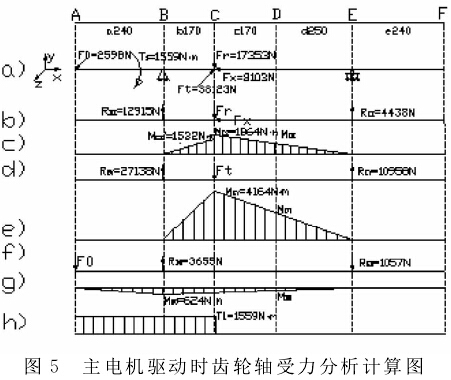

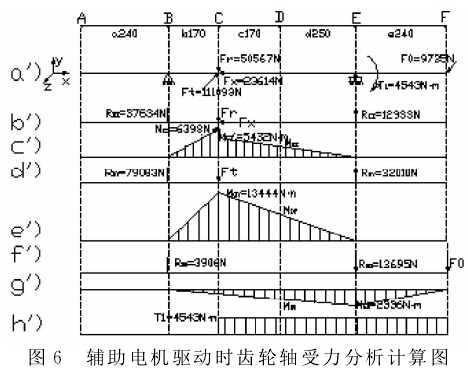

齿轮轴支承位置和轴受载荷大小、方向、作用点及载荷种类已明确，支点反力及弯矩可求得，进而按弯矩合成理论进行计算。计算时，将轴当作置于铰链支座上的梁。轴上零件传来的力作为集中力，其作用点取为零件轮缘宽度的中点。轴上转矩相应从轮毂宽度的中点计算。作用在轴上的各载荷不在同一平面内时，分解到两个相互垂直的平面上，然后分别求出两平面内的弯矩，再按失量合成法求得合成弯矩。主电机驱动时齿轮轴受力分析计算结果如图５所示。
