    泰兴减速机2019年1月28日讯  电机是把电能转换成机械能的机电设备。电网输入的电能经电机内部气隙磁场实现机电能量转换,由电机轴伸输出机械功率驱动各类设备运转。通俗点讲,电机内气隙是电能转换为机械能的无形媒介,轴伸则是电机与机械传动系统的有形联结。


    今天,就和大家聊聊电机与机械传动系统联结型式,各类联结究竟有哪些特点,为什么必须选择这种联结方式。


    泰兴减速机,减速机,泰兴减速机厂,江苏泰强减速机有限公司


    电机常用轴伸型式


    1圆柱轴伸平键联结


    泰兴减速机,减速机,泰兴减速机厂,江苏泰强减速机有限公司


    2圆锥轴伸平键联结

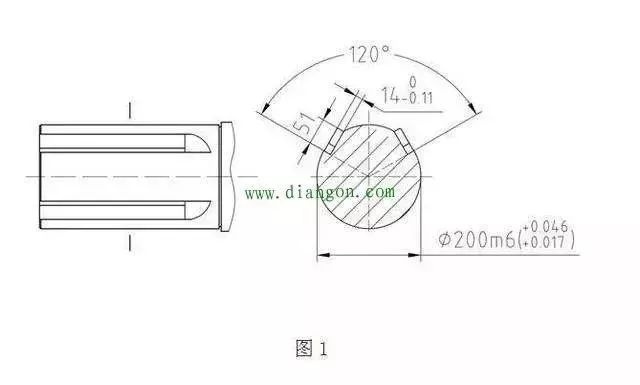

    3圆柱轴伸切向键联结



    4花键轴伸

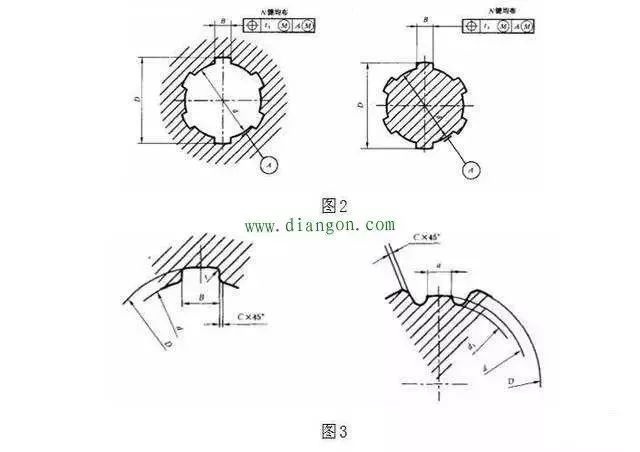

    图2为矩形花键结构型式,图3为键槽截面形状。


    矩形花键采用小径定心方式,即外花键和内花键的小径作为配合表面。特点:

    • 定心精度高,定心的稳定性好;

    • 可以利用磨削的方法消除热处理产生的变形。


    矩形花键的标记代号依次包括键数N、小径d、大径D、键宽B。如花键规格6×23×26×6,表示键数6、小径φ23、大径φ26、键宽6,花键副:6×23H7/f7×26H10/a11×6H11/d10。

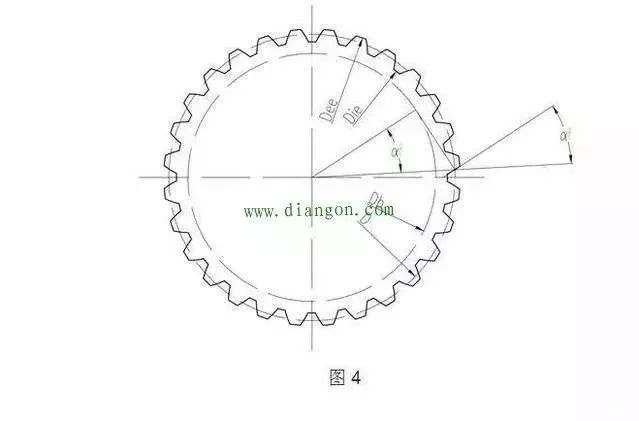

    图4为渐开线花键轴截面尺寸,特点为:

    • 载荷较大,定心精度要求较高,齿廓为渐开线;

    • 受载时齿上有径向分力、能起自动定心作用;

    • 各齿载荷作用均匀,强度高,寿命长;

    • 压力角有30°、37.5°、45°,压力角愈大、载荷能力愈小、自定心能力愈强;

    • 模数2.5~10,最少齿数为10。


    齿数24、模数2.5、30°圆齿根、公差等级为5级、配合类别H/h的渐开线花键副表示为:INT/EXT 24z ×2.5m×30R×5H/5h。
    简而言之,电机轴伸与设备直接对接,尺寸加工精度要求非常高,涉及电机质量的问题也很多。


    轴伸不合适导致的具体问题


    1轴伸直径


    与设备配套采用联轴器轴向对接或采用皮带轮传动联接,无论哪种联接都会涉及轴伸与联轴器的配合。如果直径偏大或与联轴器、皮带轮等设备接口配合过紧,会导致无法安装或配合面严重损伤,最终的结果是因配套性不好导致设备运行总体效率低下;相反,如果配合过于松动,电机与设备配合会出现晃动,轴伸与联轴器之间会出现径向的相对移动,导致联接键受损并伴有严重杂音,同时,电机轴伸键槽和联轴器键都会受损,严重时导致设备无法工作。


    2轴伸长度


    轴伸长度与决定电机与设备轴向对接空间的关键尺寸,如果轴伸过长且采用轴向对接方式,势必会导致设备与电机相对空间过于紧张,致使电机和设备轴向受力严重,出现轴承受力损毁的事实。该问题对于皮带轮传动的情况相对要好一些,但作为电机生产企业,要保证客户各种安装方式的要求,所以该尺寸必须严格控制。


    3轴伸根部处置



    该环节是不少电机厂家遇到的问题,一是根部处置能否保证联轴器安装到位,二是根部过渡圆角的加工不合理,容易引起应力集中。有的电机厂家轴加工时该处圆角处置非常随意,有的甚至是采用扎刀方式加工,最终导致该处应力过于集中,最终的结果是电机带载运行时轴齐根断裂。值得一提的是,不仅仅轴伸根部应力集中问题断轴,轴承位根部也因一模一样的问题常出现断轴故障案例。


    4轴伸键槽宽度、深度和对称度


    键槽宽度、深度负超差,导致轴与联轴器无法安装,反之,如果尺寸正超差,则会导致电机运行带载时因键的移动致使键槽受损,甚至导致电机与设备转动的不同步。对于对称度问题,如果不符合要求,将无法与联轴器联接。


    轴伸是电机与设备配套的接口,接口联结方式直接决定了负荷能常大,选用时应以适宜、实用、安全可靠为原则,尽可能通过最经济稳妥的手段满足客户需求。
